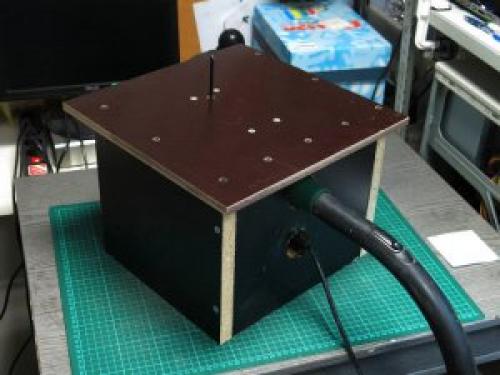

Обычный ручной электролобзик проще всего переделать в стационарный. Своими руками понадобится изготовить удобный стол, после чего останется только закрепить на нем инструмент. Алгоритм выглядит так:

1. Из листа фанеры вырезают два прямоугольника — крышку и основание будущего стола. Поверхности заготовок обрабатывают наждачной бумагой, чтобы добиться идеальной гладкости.




   Стандартные размеры крышки и основания для ручного электролобзика составляют 250х300 мм

2. Ручной электролобзик замеряют от верхней части до подошвы. После этого из фанеры выпиливают две одинаковые стойки и прикручивают их к основанию.




   Стойки должны превышать высоту ручного электролобзика на 2-3 см

3. С ручного электролобзика снимают подошву, прикладывают к фанерной крышке и просверливают в ней монтажные отверстия для крепления. Также проделывают щель для хода пильного полотна. Подошву устанавливают обратно, прикладывают крышку из фанеры к инструменту и скрепляют две части между собой. Болты нужно закрутить в подготовленные монтажные отверстия так, чтобы ручной электролобзик не качался. Крышку с инструментом опускают на основание со стойками и закрепляют винтами.




   Лобзик не должен касаться своей нижней частью фанерного основания

На данном этапе лобзиковый станок из ручного электролобзика своими руками фактически готов к работе. Конструкцию остается закрепить на столешнице в мастерской при помощи струбцины.

Внимание! При монтаже ручного электролобзика, переделанного в станок, важно расположить приспособление так, чтобы кабель инструмента свободно дотягивался до розетки.

Связанные вопросы и ответы:

Что такое лобзик из фанеры

Ло́бзик

(от нем. Laubsäge)

ручной инструмент со сменным пильным полотном, предназначенный для криволинейного распиливания фанеры и тонких досок и др. материалов по внутреннему, замкнутому контуру. Л. называют также пневматическую или электрическую ручную машину (См.) , представляющую собой пилу с возвратно-поступательным движением пильного полотна (рабочего органа); такой Л. имеет лыжу для направления рабочего органа при перемещении по обрабатываемой поверхности. Используется в промышленности для резки различных материалов.

Какие инструменты и материалы нужны для создания лобзика из фанеры

Занимаясь художественной (пропильной) резьбой для изготовления различных изделий используем фанеру. Лучше использовать для этого фанеру из березы. Она име­ет однородную светлую поверхность, на которой легко размечать детали карандашом или переносить очертания будущей детали с помощью копировальной бумаги.

При выборе заготовки для изготовления изделия стоит обра­тить внимание на неровности фанеры, скрытые полости в местах некачественного склеивания слоев шпона, расслоение покромок, а также на сколы на покромках фанеры.

Эти и другие дефекты приводят к некачественному изготовле­нию изделия, образованию большого количества отходов и рас­ходованию лишнего времени на работу.

На занятиях объединения «Художественное выпиливание» обучающиеся работают ручным лобзиком.

Ручной лобзик это универсальный инструмент который предназначен для прямого и фигурного пиления декоративной (пропильной) резьбы.

Устройство лобзика простое. Он имеет ме­таллическую рамку с ручкой и двумя зажимамина концах рамки для крепления пилочки.

Пилочка для лобзика представляет собой узкую стальную по­лоску с зубчиками, направленными в одну сторону. Пилочки различаются по ширине полотна и насечке зубчиков.

Для работы с толстой фанерой используют ши­рокое полотно с крупными зубчиками, а для пиления тонкой фанеры – узенькое полотно с мелкими зубчиками. Чем мельче зубчики, тем дольше процесс пиления, но в то же время тем луч­ше качество полученной поверхности.

Чтобы подготовить лобзик к работе, пилочку закрепляют в нижнем зажиме так, чтобы зубчики были направлены в сторону ручки.

а) правильное крепление. б) неправильное крепление.

После этого натяжную рамку сжимают с помощью специаль­ного приспособления и закрепляют второй конец пилочки в верх­нем зажиме.

Если отпустить сжатые концы рамки, она займет свое преды­дущее положение, которое приведет к натяжению пилочки.

Правила безопасного труда

и санитарно -гигиенические требования.

Работая ручным лобзиком, необходимо соблюдать следующие правила безопасного труда и санитарно-гигиенические требования.

Как выбрать подходящую фанеру для лобзика

Тип крепления пилки лобзика – один из ключевых параметров. Он определяет совместимость полотна и электрического инструмента. Выделяют несколько видов пилок для электролобзика:

• с Т-образным хвостовиком;
• с U-образным хвостовиком;
• с хвостовиком Макита;
• с хвостовиком Бош.

Каждый вид хвостовиков пилок для электролобзиков имеет особое исполнение. Его можно определить визуально, взглянув на изделие.

Т-образный хвостовик

Вид крепления пилок для электролобзиков, получивший наибольшее распространение. Профиль изделия напоминает верхнюю часть буквы «t». Он обеспечивает надежную фиксацию инструмента, исключает отрыв полотна при закусывании.

Рис. 1 Пилка с Т-образным хвостовиком

U-образный хвостовик

Крепление лобзиковой пилки с U-образным хвостовиком имеет продолговатый ровный профиль с выемкой на конце. Встретить подобные узлы крепления пилок можно в изделиях американского производства: Skil, DeWalt, Wolf и др.

Рис. 2 Пилка с U-образным хвостовиком

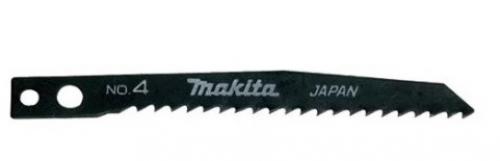

Хвостовик Макита

Виды пилок с хвостовиком Макита отличает продолговатое ровное окончание с двумя последовательными отверстиями внутри. Такие крепления пилок для электролобзиков являются уникальной разработкой производителя, не подходят для инструментов других марок.

Рис. 3 Пилка с хвостовиком Макита

Хвостовик Бош

Вид крепления пилок для электролобзиков соответствующего бренда. Хвостовик имеет классический T-образный профиль с дополнительным упором. Он повышает надежность фиксации, исключает повреждение крепежного механизма при значительных нагрузках.

Также в продаже представлены узкоспециализированные решения для электролобзиков Fein и Puegeot. Первые имеют ровное окончание, вторые – небольшой изгиб на конце.

Как изготовить лобзик из фанеры своими руками

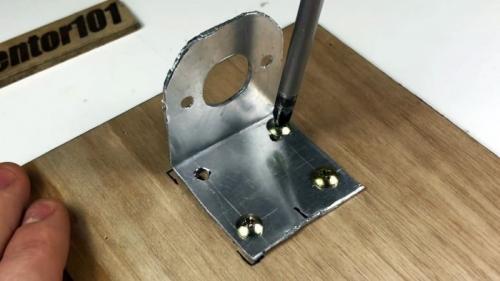

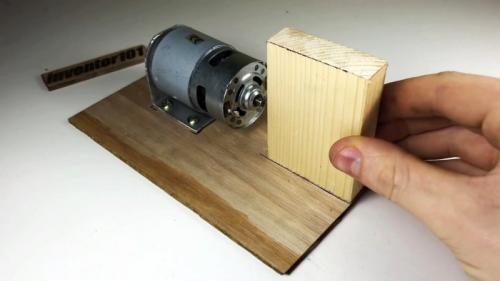

Из фанеры вырезается подошва станка размером 18х13 см, не меньше при условии использовании именно такого мотора. К ней нужно прикрутить кронштейн для двигателя. Затем на него устанавливается сам электромотор. Его сторона с выступающим валом должна быть направлена к краю подошвы.

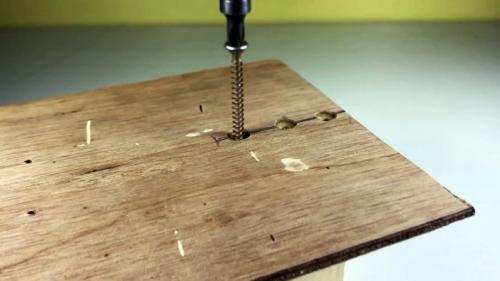

По линии продолжения вала, с его короткой стороны, необходимо прикрутить к подошве саморезами дощечку 8х6х1,5 см. Отверстия для саморезов нужно прозенковать, чтобы их шляпки не выступали.

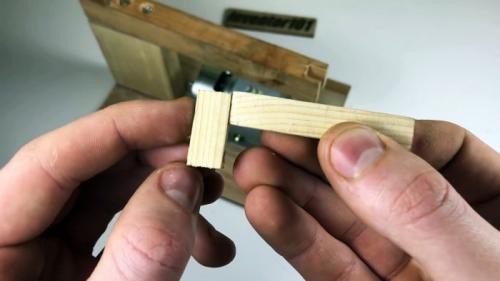

Из рейки напиливается 3 детали. Из них две длиной по 15 см и одна 10 см. На одном конце длинных заготовок нужно выпилить паз ровного прямоугольного сечения, как для соединения с шипом. Затем из короткой и одной длинной рейки собирается Г-образная деталь. Очень удобно сначала их склеить суперклеем, а уже потом сверлить и стягивать саморезами.

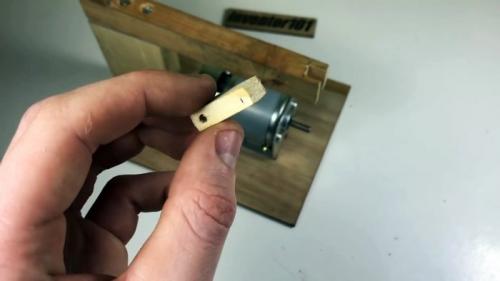

Текущая деталь приклеивается, а затем и прикручивается на ранее закрепленную на подошве дощечку. В итоге паз на длинной рейке должен расположиться над валом двигателя.

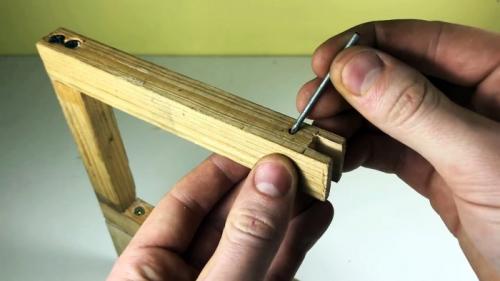

На короткую вертикальную рейку прикручивается оставшаяся длинная с пазом. Достаточно 2 самореза. Перед пазом необходимо просверлить верхнюю рейку, но не насквозь, и вклеить в нее отрезок прутка 6-10 см длиной.

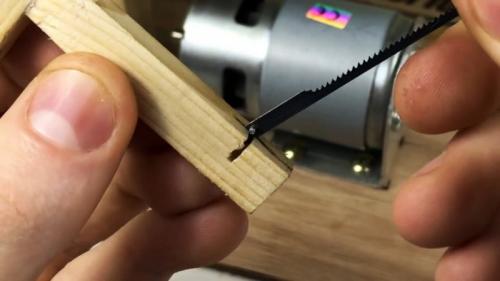

Теперь нужно сделать тонкую рейку такого сечением, чтобы она идеально без сильного трения, но и без люфта, входила в сделанные в станине станка пазы. Из нее нарезается 2 заготовки, которые склеиваются в Г-образную деталь. В короткой ее стороне должно быть отверстие, чтобы надевать ее на пруток в станине, с установленной пружиной. На конце длинной стороны проделывается пропил под пильное полотно со штифтом.

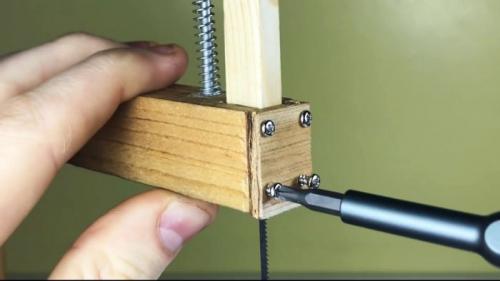

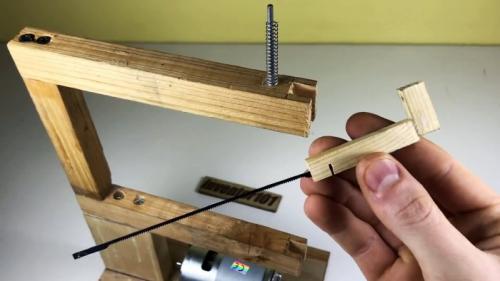

Деталь с полотном надевается на пруток с пружиной, и вставляется в паз станины. Затем ее нужно ограничить, закрыв паз накладкой из фанеры. Последняя прикручивается саморезами.

К станине станка прикрепляется столик из фанеры. Его размер 14х10 см. В нем делается отверстие, чтобы вставить пилочку.

Какие способы можно использовать для украшения фанерного лобзика

С помощью лобзика можно выпиливать любые узоры и рисунки из различного материала. Резьба лобзиком по фанере не требует специальных навыков, этому легко и просто научиться даже новичку в этом деле. При выпиливании ручным инструментом необходимо учитывать то, что он хрупкий, при активном распиле лезвие рвется от усилия и нагрева, требуется иметь в запасе некоторое количество новых пилок.

Для резьбы внутренних контуров применяется специальная дощечка, ею закрывают незадействованные в резьбе детали рисунка, также она защищает стол от порезов и помогает удобно расположить заготовку. Для приступления к работе с лобзиком следует иметь:

фанеру определенного размера, толщины и вида;

дрель со сверлом;

набор напильников, наждачная бумага для заточки неровных краев;

трафареты рисунка;

копировальная бумага и карандаш.

Сначала изображение переносится на фанеру. Из бумаги вырезается фигура, прикладывается к материалу и через копирку или с помощью простого карандаша обводится. Контур наносится с тыльной стороны, после изготовлении изделия на нем не будет видно линий.

Резьба начинается с создания внутренних контуров изображения, делаются прорези. При изготовлении большого контура лобзик легко проводит и получаются ровные линии, а при работе с маленьким - возникают сколы и рассечения.

Существуют определенные правила распила электролобзиком:

сначала фанера закрепляется в тисках, в таком положении лезвие не должно цепляться за поверхность;

инструмент нужно вести вперед по линии;

после завершения работы торцы фигуры необходимо отшлифовать наждачной бумагой.

Правила перенесения узора на фанеру аналогичные ручному инструменту. Кривые линии делает пилка с узким полотном, а круг делается с помощью кругореза. На “лыжу” прилаживается направляющая линейка, она способствует созданию разреза параллельно прямой кромке. При изготовлении ажурных узоров необходимо делать отверстия в сырье. Они делаются двумя способами: с помощью дрели или с помощью врезного пиления. Первый способ быстрее и легче, подойдет новичкам.

Изготавливать поделки с помощью электроинструмента не требует физических усилий и на работу уходит меньше времени. Распил ручным лобзиком имеет следующие особенности:

материал фиксируется одной рукой, а во втрой необходимо держать инструмент;

движение должно быть четко по контуру по направлению вверх-вниз;

при несоблюдении правил работы с лобзиком, он может делать кривые линии. Причины данных проблем - наклон инструмента, ослабленное натяжение пилки.

Перед началом работы следует проверить натяжение пилы и крепление ее элементов. Лезвие может застрять, в данном случае нужно вытащить его и сделать линию параллельно испорченной.

Какие варианты использования фанерного лобзика можно предложить

Маневренность лобзика позволяет создавать криволинейные поверхности овальной, волнообразной и прочей формы.

Чтобы выпилить фанеру правильно необходимо поочередно выполненить действия согласно следующему алгоритму:

Создание эскиза будущего изделия.

Выполнение чертежа с детальным изображением в реальных размерах.

Подготовка рабочей поверхности.

Надежное закрепление плиты на плоскости рабочего стола при помощи струбцин.

Очищение листа от древесной пыли и прочих загрязнений.

Нанесение на фанеру изображений, обозначение мест креплений.

Подготовка (сверление) участков, предполагающих выполнение круглых отверстий или мест размещения крепежей.

Изучение правил работы с электролобзиком и техники безопасности при эксплуатации инструмента.

Выполнение пробного надпила на свободном участке плиты.

Введение пилочки электролобзика в заранее подготовленное отверстие без прямого контакта с древесным материалом еще до приведения инструмента в эксплуатацию.

Обработка шага реза мелкозернистой наждачной бумагой для удаление задиров.

При этом не стоит:

Выполнять резкую подачу инструмента, во избежание возникновения вибраций, раскачивающих заготовку;

Наклонять в повороте инструмент или отрывать от поверхности плиты, провоцируя повреждения полотна или заготовки. Для качественного наклонного среза существует специальная пилочка, маркируемая в конце буквой «P».

Поворачивать резкими движениями, что может привести к серьёзным сколам.

Криволинейное выпиливание купленной фанеры осуществляют без прерывания процесса резки до окончания кривизны.

Важно удерживать инструмент в строго установленном положении с одинаковой силой нажима при любых операциях. Неспешные действия позволит создать качественную грань. Если вы решил купить фанерный лист под изготовление декоративных композиций с криволинейной поверхностью во внешнем и внутреннем контуре, лучше подобрать с обозначением «О». Это полотно более узкое и позволяет совершать более крутые манёвры. Правильный подбор пилочки для лобзика под вырезание из фанеры фигурных композиций, а так же соблюдение правил позволит достаточно просто выполнить данные мероприятия.

Как сделать лобзик из фанеры настолько прочным, чтобы он мог выдерживать вес предметов

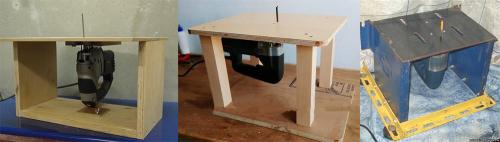

Чтобы работа лобзиком была более комфортной, а линия реза выходила ровнее, многочисленные умельцы объединяют его с небольшой подставкой, превращая данный симбиоз в удобный мини-верстак. Устанавливается лобзик в стол с нижней стороны, таким образом, чтобы пилка была направлена вверх, проходя через специально-подготовленное отверстие. Пусковая кнопка инструмента фиксируется, и оператор спокойно распиливает заготовку, контролируя её двумя руками. Данное приспособление позволяет пилить более точно и отлично подходит для удобной работы с большими объемами материала.

Изготовить элементарный стол для лобзика своими руками достаточно просто, как для опытного мастера, так и для новичка. Для сборки подойдут любые более-менее подходящие материалы, с которыми Вы сможете работать. Если в наличии только пила и шуруповерт, делайте из ДСП или толстой фанеры. Владельцы болгарок и сварочных аппаратов, могут позволить себе сделать мини-верстак из металлических листов и трубок. Подобное приспособление можно изготовить даже из пластика, если есть способ надежной фиксации данного материала. В качестве наглядного примера, мы приведем руководство по сборке небольшого столика из толстой фанеры.

Чтобы собрать простой стол для электролобзика своими руками, чертежи в основном не требуются, так как размеры подобного изделия каждый выбирает для себя индивидуально. В качестве наглядного примера, мы приведем фото достаточно миниатюрного короба с указанием размеров всех его сторон. Основываясь на этих данных, вы сможете прикинуть и подобрать оптимальное соотношение сторон для своего будущего изделия.

Соединение деталей производиться при помощи обычных саморезов, вкручиваемых в грани стенок столешницы. Если используемый материал не имеет лакированного покрытия, для усиления фиксации, можно использовать клей ПВА. Такая конструкция будет прочнее, но разобрать её уже не выйдет.

Совет. Перед прикручиванием готовой поверхности к основанию, следует заранее отметить и просверлить в ней отверстие под пилку. Далее, с противоположной стороны приложить подошву лобзика, сделать отметки в её пазах для фиксации, после чего просверлить. Подобные манипуляции удобнее производить на чистой поверхности, которую останется только прикрутить к стенкам.
