Подключение светодиодной ленты.

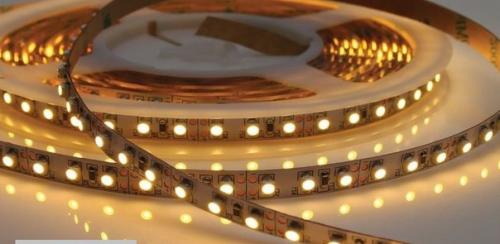

Светодиодная лента представляет собой гибкую печатную плату с припаянными к ней светодиодами. Область применения такого освещения включает наружную рекламу, знаки дорожного регулирования, интерьерный и ландшафтный дизайн, электронные табло, подсветку портативных устройств и даже светодиодные обои.
Такое широкое использование светодиодные ленты получили благодаря целому ряду уникальных достоинств:

Легкий и быстрый монтаж - большинство лент имеют с обратной стороны двухсторонний скотч, что существенно облегчает фиксацию шлейфа к любым поверхностям;.
Экономичность использования - светодиоды отличаются малым потреблением электроэнергии;.
Длительность эксплуатации - большой ресурс работы, в отличие от традиционных ламп накаливания и люминесцентных светильников;.
Экологическая безопасность - не содержат вредных для здоровья и окружающей среды веществ, благодаря равномерному распределению света не оказывают негативное воздействие на зрение;.
Возможность функционирования в тяжелых условиях эксплуатации - выдерживают небольшие вибрации, удары, попадание влаги, низкую температуру;.
Небольшие размеры, гибкость и влагостойкость позволяют использовать ленты в дизайне интерьеров, ландшафтном проектировании, рекламе для подсветки, распределенной по длине;.
Отсутствие нагрева - можно использовать для крепления на любые поверхности: пластик, стекло, акрил и другие;.

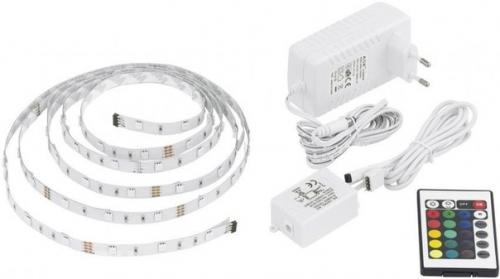

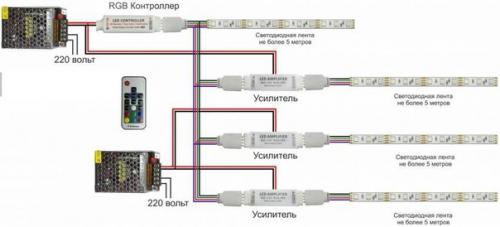

Широкий спектр оттенков свечения - благодаря подключению RGB - светодиодной ленты c контроллером можно задавать шлейфу любой цвет.
Цветовая гамма светодиодных лент.
Используя светодиодные ленты, можно реализовать любые задумки творцов домашнего уюта. Их применяют для контурной подсветки потолков, полов, ступеней, а также предметов мебели и декоративных элементов: картин, панно, аквариумов. Применив такое освещение на труднодоступных участках, можно обыграть недостатки и подчеркнуть достоинства интерьера.
Светодиодная лента для подсветки потолка.
Благодаря компактным размерам, для установки светодиодной ленты на потолок не требуется устройства больших углублений: для ее размещения обычно хватает нескольких сантиметров. В зависимости от предпочтений, можно использовать монохромные ленты, излучающие свечение одного цвета или цветные шлейфы, регулируя которые можно получать практически любые оттенки. Фото подсветки потолка светодиодной лентой под плинтусом иллюстрирует способы выделения контуров комнаты.
Применяемые для подсветки ленты, в зависимости от размера диодов, делят на два типа: SMD 3528 и SMD 5050. Ленты SMD 5050 имеют мощное свечение диодов, каждый из которых способен излучать три цвета (RGB - ленты. С помощью светодиодной ленты RGB с пультом и контроллером и с блоком питания задаются не только оттенки свечения, но и время, в течение которого они будут изменяться.
Светодиодная лента для натяжной конструкции парящий эффект потолка создает.
Существует также классификация лент по числу диодов, размещаемых на 1 метре гибкой полосы. Количество их может быть 30, 60 и 120. Чем выше плотность диодов, тем ярче свечение, а, следовательно, и величина потребляемой мощности светодиодной ленты. Для подсветки потолка рекомендуется использовать ленты, интенсивность свечения которых незначительна: подсветка не будет служить основным источником света, а лишь мягко обозначит контуры потолочной зоны.
Обратите внимание! При выборе мощности светодиодной ленты на метр, следует учесть, что чем больше яркость, тем более мощный потребуется блок питания и тем дороже обойдется покупка.
Перед тем как установить светодиодную ленту на потолок (если нет возможности спрятать ее за гипсокартон или натяжную конструкцию), монтируют специальный профиль, в котором она будет располагаться. Профили под светодиодную ленту просто крепятся и способствуют лучшему охлаждению ленты.
Светодиодные ленты в интерьере квартиры: фото идеи контурной подсветки.
Чаще всего при оформлении интерьеров светодиодные ленты применяют как местное освещение, дополняющее основные источники света. Однако их можно использовать и для подсветки небольшой конкретной зоны, например, изголовья кровати или кухонного фартука. Очень популярен вариант освещения кухонной рабочей поверхности, о чем свидетельствуют многочисленные фото светодиодной ленты на кухне.
Полезный совет! Монтируя подсветку кухни светодиодной лентой, располагайте ее так, чтобы излучаемый свет не "Резал" глаз.
Обрамление лентой ступеней является не только отличным дизайнерским решением, но и служит для безопасности перемещения по лестнице. Такое освещение может быть использовано в дежурном режиме. Сделав его менее интенсивным, можно оставлять подсветку для ориентирования в ночное время. Только в том случае, если оформить светодиодной лентой зону, где расположен телевизор, тогда для комфортного просмотра не понадобится дополнительных источников света.

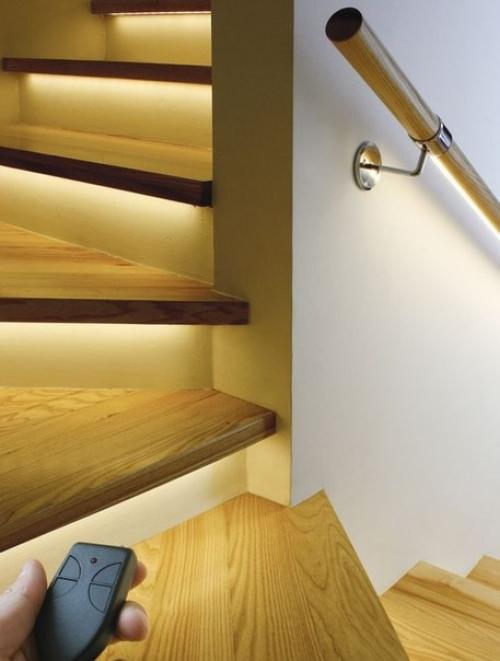

Светодиодное освещение лестницы.
С помощью светодиодной ленты придают объем стеклянным стеллажам и полкам, подсвечивая их с торца. В интерьерах, где естественного освещения недостаточно, для подсвечивания картин также используют светодиодную подсветку. Такой прием придаст произведению колорит и оригинальность, а отсутствие нагрева не повредит самому полотну. Эффектно выглядят подсвеченные лентой шторы или портьеры.
Гибкость шлейфа позволяет воплотить подсвечивание ниш сложных форм любого размера, очертаний мебели, стеллажей, зеркал и других элементов интерьера. Оформляя цветной подсветкой прозрачные поверхности стекла, можно создать праздничное ощущение, или, наоборот, атмосферу релакса и уединения. Очень удобным является использование ленты в шкафах и гардеробных.
Самоклеющиеся светодиодные ленты 220 в.
Главным отличием светодиодной ленты 220 в от подобных изделий является то, что она работает при напряжении 220v без блока питания. К сети она подключается при помощи специальных кабелей питания, благодаря чему можно без проблем произвести подключение светодиодной ленты своими руками. Кроме того, можно подключить до 100 м гибкой LED - ленты 220v, применяя один питающий кабель.
Изделие выпускается с различными классами защиты, в том числе от грязи, пыли, влаги, повреждений механического характера, неблагоприятных погодных факторов. Самоклеющаяся лента производится на тонкой гибкой основе толщиной от 2 мм, шириной 2 см и поставляется в бобинах по 50 и 100 м. ленту можно разрезать на части, кратные одному метру без ущерба для ее функциональности.
Производители выпускают модели гибкой подсветки 220 в со светодиодами различных типов: SMD 3014, SMD 3528, SMD 5050. Типы светодиодов влияют на яркость свечения и энергопотребление ленты. Разнообразны цвета свечения и световая температура моделей. Для монтажа предусмотрены специальные клипсы, обеспечивающие быстрое и удобное крепление.
Светодиодная лента на самоклеющейся основе - универсальный источник света.
Для удобства установки, на обратную сторону ленты нанесен липкий слой (двухсторонний скотч), защищенный пленкой. Чтобы зафиксировать светодиодную полосу в нужном месте, необходимо снять защитный слой и приложить ее липкой стороной к поверхности. Во избежание отклеивания, слишком длинные отрезки (более 5 м) рекомендуется разрезать на отдельные части.
Обратите внимание! В том случае, если поверхность, на которую планируется установить светодиодную ленту, является токопроводящей, ее необходимо изолировать.

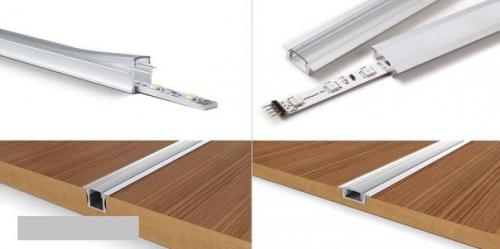

Чтобы лента излучала равномерное свечение, стоит купить профили для светодиодной ленты с рассеивателем. В продаже имеются профили из алюминия, пластика, с круглым и прямоугольным сечением, они могут быть врезными или накладными. Для скрытого монтажа можно приобрести угловые профили для светодиодной ленты, которые обеспечат ее защиту от механических и климатических воздействий.
Появившиеся в продаже светодиодные ленты 220 вольт (дюралайт) рассчитаны на непосредственное подключение к обычной розетке. Ввиду этого, к ним нет необходимости приобретать блок питания, что делает покупку выгоднее. Купив светодиодную ленту 220 вольт для оформления интерьера можно значительно сэкономить, учитывая, что она потребляет значительно меньше электроэнергии, чем лампы накаливания, обеспечивая такое же освещение.
Основной причиной, по которой запрещено подключать светодиодную ленту напрямую к бытовой электросети 220 в, является высокое напряжение тока. При таком подключении произойдет перегрев и, как следствие, выход из строя диодов. Ленты рассчитаны на питающее напряжение постоянного тока 12 в и 24 в. требуемое напряжение указано на самой ленте по всей ее длине. Для получения величины необходимого питания, используют преобразователи сетевого напряжения.
Как подключить светодиодную ленту 12 вольт к сети.
Схемы подключения светодиодных лент на 12 в и 24 в максимально просты и имеют идентичный принцип. Перед тем как подключить светодиодную ленту к 220 в, необходимо учесть несколько важных моментов:
Следует определить общую длину линии, по которой будет располагаться лента. Зная это значение, можно будет правильно нарезать полосы.
Разрезать ленту необходимо в строго определенных местах, помеченных производителем в виде символа с изображением ножниц и линии разреза. Таким образом, если же сделать отрез в произвольном месте, некоторые диоды окажутся отсоединены друг от друга и светиться не будут, так как произойдет разрыв цепи.
Необходимо учитывать полярность. Внимание! Только в том случае, если во время подключения лента не будет работать, значит соединение выполнено неверно и необходимо исправить ситуацию.
Изучите руководство к изделию и ознакомьтесь с обучающим видео перед монтажом светодиодной ленты. Подключение ведите в определенном инструкцией порядке.

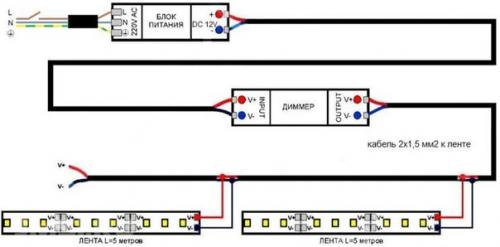

При подключении светодиодной ленты к 12 вольтам используют блок питания, основной функцией которого является понижение напряжения в сети с 220 в до 12 в. подсоединение выполняется с помощью двухжильного провода: в блоке питания он зажимается клеммами, а к ленте припаивается в местах контактных площадок. Соединение трансформатора для светодиодной ленты 12 вольт производится с учетом полярности: плюс к плюсу, минус к минусу.
Правильное подключение светодиодной ленты 12 вольт к сети.
Полезный совет! Для того чтобы скрыть блок питания, необходимо определенное пространство. Учитывая это, выбирайте соответствующие компактные модели преобразователей.
Подключение светодиодной ленты 220 в.
Схема подключения светодиодной ленты к сети 220 в без преобразователя включает в себя диодный мост, который и служит выпрямителем напряжения. Особенностью подключения является то, что светодиоды соединены в одну цепь из 60 штук последовательно или парами. Разрезать ленту следует через 50 или 100 см. Только в том случае, если в процессе работы выйдет из строя один светодиод, то погаснет весь отрезок, который можно легко заменить.
При монтаже светодиодной ленты своими руками следует сначала проконтролировать ток, проходящий через светодиоды. Лишь в том случае, если при измерении он окажется больше допустимого, необходимо присоединить еще отрезок ленты. Такое соединение следует делать очень осторожно, так как места пайки остаются оголенными и, при случайном прикосновении к ним, можно получить удар электротоком. Нужно принять меры, исключающие прикосновения к оголенным местам.
В светодиодных лентах 220 в используется именно такая схема. Заводские изделия уже на подключение к сети 220v рассчитаны. Для безопасности, такие ленты помещены в прозрачную ПВХ - трубку: это исключает риск прикосновения к опасным контактам и дополнительно защищает от влаги. Благодаря этому, влагозащищенную светодиодную самоклеющуюся ленту 220 в можно применять не только в помещениях с повышенной влажностью, но и на улице.
Как сделать подсветку из светодиодной ленты своими руками.
Чтобы произвести самостоятельный монтаж подсветки, потребуются следующие инструменты: рулетка, паяльник, ножницы, саморезы, провода. Перед тем как установить светодиодную ленту, необходимо сделать замер длины поверхности, чтобы правильно рассчитать необходимое количество ленты и расходных материалов.

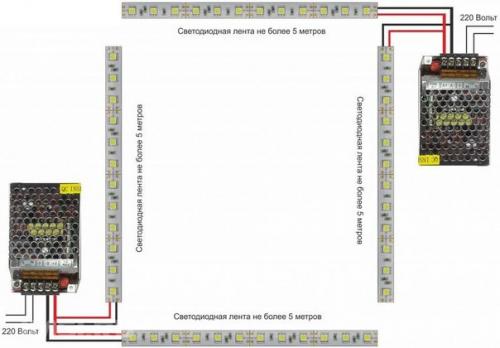

Крепление разрезанных отрезков ленты друг к другу можно произвести двумя способами: с помощью пайки концов ленты или посредством соединительных коннекторов. Только в том случае, если монтируемый отрезок подсветки длинный, рекомендуется использовать схему параллельного питания: когда от преобразователя идет кабель, к которому подсоединяется лента. В этом случае интенсивность свечения будет одинаковой по всей длине подсветки.

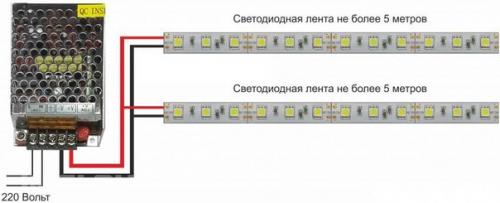

Параллельное подключения светодиодной ленты SMD 5050/5054 к блоку питания до 10 метров.
Монтаж начинают с крепления своими руками профиля для светодиодной ленты. Для этого в его основании предварительно сверлят отверстия, через которые профиль фиксируют к поверхности с помощью саморезов. Затем, к боковой или нижней поверхности профиля крепится лента (стороной, на которую нанесена клейкая основа. Провода и блок питания скрывают в нишах или элементах интерьера, а индикатор (ик) оставляют видимым.
Существуют различные варианты изготовления светильников из светодиодной ленты своими руками. Самый простой способ - смастерить горизонтальную модель для подсветки в кухне зоны столешницы, где обычно нарезаются продукты. Для изготовления потребуется алюминиевый уголок с проделанными отверстиями и отрезок ленты соответствующей длины. В случае если для подсветки профиль не используется, перед тем как установить светодиодную ленту на кухне, поверхность тщательно обезжиривают.
