Монтаж вентиляции своими руками.

09.09.2016 в 10:57

Вентиляция - одна из самых главных систем жизнеобеспечения дома. Ни о каком комфорте не может быть и речи, если ваше жилище напоминает термос по своей герметичности. Помните, в помещениях обязательно должен происходить воздухообмен: старый воздух, насыщенный углекислым газом, должен уходить, а свежий приходить
. Нарушение воздухообмена приводит к тому, что в комнате душно, а кухонный чад не выветривается и распространяется по всему дому, в ванной может быть такая сильная влажность, как в парной бани. Первым признаком отсутствия нормальной вентиляции запотевшие окна являются. С этим нельзя мириться, иначе можно получить букет серьезных заболеваний, а о том, что будут страдать предметы интерьера и отделка не стоит и говорить: обои будут отслаиваться, книги и деревянные детали плесневеть, а закончится все черной плесенью на стенах. Чтобы всего этого кошмара не произошло, необходимо грамотно продумать и осуществить монтаж систем вентиляции. В данной статье мы поговорим о видах вентиляции и некоторых нюансах монтажа в квартире многоэтажного дома и в частном загородном коттедже.
Существует 3 вида вентиляционных систем:
Естественная вентиляция.
Принудительная вентиляция.
Смешанный тип вентиляции, при котором часть элементов работает по принципу естественной вентиляции, а часть принудительно.
Давайте разберем более подробно, что собой представляют естественная и принудительная вентиляция, где они применяются и как монтируются.
Основное отличие естественной вентиляции заключается в том, что она работает без электричества, т. е. полностью автономна. В помещениях оборудуются система продухов и вентиляционных каналов. Благодаря разности температур и давления в начале системы, т. е. возле продухов, и в конце системы - возле вентиляционных каналов, возникает естественное движение воздушных масс, которое иногда еще называют "Сквозняк".
Преимуществами естественной вентиляции можно назвать:
Автономность;.
Создание естественных условий, наиболее пригодных для жизни человека.
Низкая стоимость обустройства и обслуживания.
Отсутствие элементов, на которых могут развиваться и размножаться бактерии и грибки.
Естественное движение воздушных масс, которое зависит от погодных условий.
Среди недостатков естественной вентиляции можно выделить зависимость от природных погодных условий:
Например, при сильном ветре может возникать обратная тяга, которая будет выносить различный мусор из вентиляционного канала.
В жаркую погоду движение воздуха практически останавливается, так как для нормального функционирования естественной вентиляции необходимо, чтобы температура на улице была ниже, чем в доме.
Тем не менее, именно естественная вентиляция без дополнительных фильтров, осушителей, увлажнителей и другого оборудования наиболее благоприятна для жизни человека. Практически отсутствует риск появления аллергии, частых простуд и насморков, нестабильности артериального давления.
Естественная вентиляция используется практически во всех старых жилых постройках и во многих современных. Во всех многоэтажках обустроен вентиляционный канал, который проходит преимущественно посередине квартиры или стояка. Вертикальный вентиляционный канал выводит отработанный воздух вверх - на крышу. А вот приточные отверстия и клапаны в советских постройках предусмотрены не были. Предполагалось, что свежий воздух будет заходить в помещение через форточку проветривания, которой были оснащены окна, или при условии, что окна закрыты, через мелкие щели в окнах и рамах.
На самом деле движение воздуха через деревянные окна имеет неоспоримые преимущества. Благодаря естественной рекуперации даже в холодное зимнее время воздух нагревается, пока проходит через окна.
Важно! Многие совершают ошибку, заклеивая на зиму окна скотчем, чтобы не было сквозняков. Таким образом, естественное движение воздуха прекращается, а проветривать, открывая форточку, не всегда представляется возможным, особенно если за бортом - 30 с. значительно лучше утеплять окна с помощью поролона, закрепляя его полоски между рамами окна. Проходя сквозь поролон, даже ледяной воздух нагревается. В итоге и вентиляция есть, и воздух теплый.
Но прогресс не стоит на месте и сейчас все массово меняют старые деревянные окна на новые металлопластиковые, которые представляют собой абсолютно герметичный профиль и стеклопакет. Учитывая, что в квартирах старого образца продухи не предусмотрены, хозяева сами полностью лишают свои жилища вентиляции воздуха, так как сквозь металлопластиковые окна он не проникает. Как результат, запотевшие окна, повышенная влажность и другие неприятности. Как с этим бороться, мы расскажем ниже.
В частных домах также используется естественная вентиляция. Можем порекомендовать обустраивать вентиляцию данного типа в строениях из "Дышащих" материалов. Например, в таких домах:
Деревянные дома.
Соломенные дома.
Саманные дома.
Газоблочные или газобетонные монолитные дома.
Кирпичные дома.
Пенобетонные дома.
Из керамзитовых блоков.
Из шлакоблоков.
Монолитные керамзитобетонные дома.
Из керамических энергоэффективных блоков.
Все эти материалы обладают достаточной паропроницаемостью, чтобы стены могли "Дышать", отдавая излишнюю влагу от жизнедеятельности человека в атмосферу.
В случае если вы заметили первые признаки того, что вентиляция перестала работать, необходимо проверить и определить, где именно проблема. Также не помешает хотя бы раз в три месяца проверять работоспособность системы просто так.
Берем лист бумаги (не слишком плотной) а 4 или лучше отрезать полоску 20 - 25 см длиной и 2 - 3 см шириной.
Подносим бумагу к вытяжному отверстию в помещении. При этом все двери и окна должны быть закрыты.
В том случае, если бумажка отклонилась в сторону вентиляционного отверстия или даже слегка прилипла к нему, значит, вентиляция работает даже при закрытых дверях и окнах. Приток воздуха осуществляется через щели под дверьми и в окнах или под окнами.
Только в том случае, если бумажка не отклонилась совсем, открываем двери и форточки.
Лишь в том случае, если с открытыми дверьми и форточкой бумажка все равно не отклоняется в сторону вентиляции и не прилипает, значит, забит вентиляционный канал и его необходимо прочистить.
В случае если же с закрытыми окнами бумажка не отклоняется к вентиляции, а с открытыми отклоняется, значит, просто не хватает притока воздуха. Когда окна закрыты, помещение становится герметичным, вентиляция прекращается. В случае если вы не можете позволить себе проветривать помещение, открывая окна, необходимо сделать приточный клапан или продух.
Важно! Обратите внимание, не стоит проверять работоспособность вентиляции в многоэтажном доме с помощью зажженной спички. В общем вентиляционном канале может быть скопление горючего газа, а ваша беспечность приведет к взрыву и у кого-то вывалится стена.
Прочистку общего вентиляционного канала нельзя производить самостоятельно, необходимо обращаться в жэк или управляющую компанию. Максимум, что вы можете сделать самостоятельно, это с помощью пылесоса прочистить канал на ту высоту, на которую сможете.

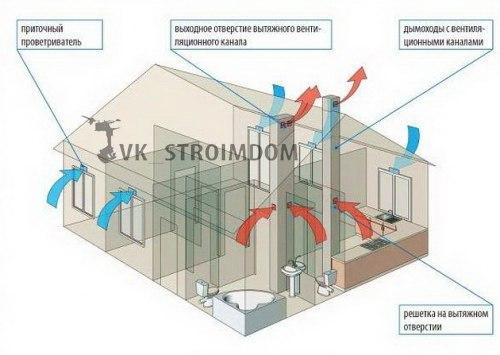

Для нормальной работы естественной вентиляции необходимо, чтобы приточные отверстия и продухи находились на наружной стене, а вытяжной вентиляционный канал на противоположной стене или даже в другом помещении.
Приточные клапаны можно располагать в нескольких местах:
Под подоконником, над радиатором отопления или за радиатором отопления.
В нижней раме окна.
В верхней раме окна.
В стене рядом с окном на высоте примерно 1, 7 - 1, 9 м.
Приточный клапан в металлопластиковом окне.
Во многих современных моделях металлопластиковых окон уже предусмотрен приточный клапан в верхней или нижней части окна. Как правило, он оснащен фильтром и заслонкой, так что его работу можно контролировать.
Отверстие в стене также является неплохим вариантом обустройства приточной вентиляции. Но если в регионе бывают суровые зимы, то отверстие станет источником ледяного воздуха, от чего на стене может появляться конденсат или даже изморозь.
А вот приточный клапан под подоконником рядом с радиатором отопления является самым оптимальным вариантом. Воздух, проходящий через клапан, будет нагреваться от радиатора отопления достаточно, чтобы не быть слишком холодным.
Подобные клапаны могут иметь различную форму: круглую или прямоугольную, вытянутую в линейку. Какой из них выбрать, зависит от условий монтажа, какой удобнее, тот и выбирайте.
Работа по монтажу вентиляции под окном:
Прикладываем к стене корпус вентиляционного клапана. Намечаем карандашом, где будет находиться отверстие для забора воздуха.
Монтаж приточного клапана - отверстие в стене под клапан.
Сверлим сквозное отверстие диаметром 60 мм. Можно использовать перфоратор с коронкой соответствующего диаметра. Отверстие должно располагаться с небольшим уклоном в сторону улицы, градусов 5 - 7.
Монтаж приточного клапана - вставляем трубу.
Вставляем в отверстие заборную трубу - воздуховод, утеплитель. Таким образом, если вокруг трубы все еще остаются щели, старательно заделываем их теплоизоляционным материалом. В исключительных случаях можно задуть монтажной пеной.
Надеваем корпус клапана так, чтобы он не касался трубы - воздуховода. Намечаем отверстия для крепления к стене.
Монтаж приточного клапана - крепим корпус.
Сверлим отверстия, вставляем в них дюбеля, прикладываем корпус и прикручиваем его к стене.
Монтаж приточного клапана - вставляем шумопоглотитель.
Сверху вставляем в корпус шумопоглотитель. Он в комплекте с клапаном идет.
Монтаж приточного клапана - надеваем лицевую крышку клапана.
Надеваем лицевую крышку на клапан.
Снаружи стены на трубу наружную решетку надеваем.
Приточный клапан вентиляции готов. В зависимости от требуемого объема свежего воздуха таких клапанов может быть несколько в одном помещении. Также можно использовать модели клапанов, которые закрываются по необходимости. Они специальной заглушкой оснащены.
Вытяжные каналы оборудуются в капитальных стенах толщиной не менее 380 мм. На один загородный дом или коттедж таких каналов может быть от 1 до 3 штук в зависимости от архитектуры строения.
Размеры вентиляционного канала 130 х 130 мм. Обустраивать его необходимо на стадии кладки стены.
Входное отверстие, ведущее из помещения в вентиляционный канал, необходимо располагать под потолком.
Вытяжной канал выводится на крышу дома в виде трубы. Высота трубы минимум 50 см над уровнем конька крыши, иначе нарушится тяга вследствие завихрений на поверхности крыши.
Толщина стенок вентиляционного канала должна быть 2, 5 кирпича. В том случае, если она будет меньше, канал будет быстро охлаждаться в холодное время года. Это приведет к тому, что канал перестанет выводить отработанный воздух наружу, а будет затягивать холодный уличный воздух.
Желательно располагать вентиляционный канал в середине дома. Чтобы воздух из помещений беспрепятственно двигался по направлению к вытяжке, в дверях необходимо выполнять специальные переточные отверстия или просто оставлять щель между полом и дверью примерно 2 см.
Отличительная черта принудительной вентиляции - использование электричества, которым приводятся в действие вентиляторы. Принудительной вентиляцией можно назвать даже вентилятор в ванной, который запитан от лампочки.
Принудительная вентиляция может быть реализована по-разному:

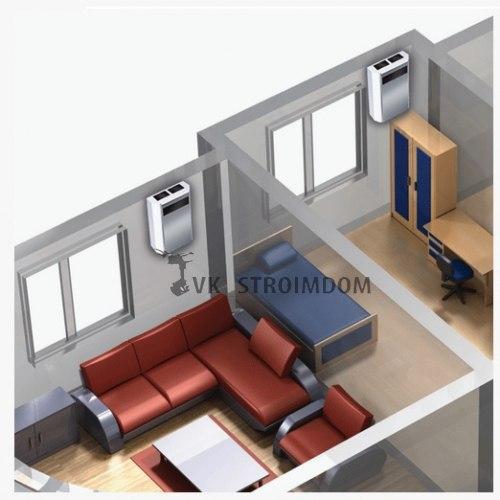

Моноблочная установка вентиляции для одного помещения.
Моноблочная установка для вентиляции целого коттеджа.

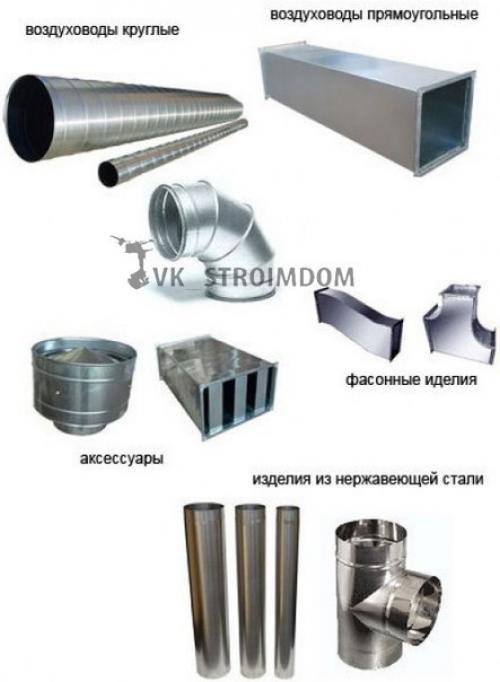

Наборные системы принудительной вентиляции, состоящие из воздуховодов во всех помещениях, фильтров, вентиляторов, рекуператоров, шумопоглотителей и других элементов.
Такая система не зависит от погодных условий, так как разница давлений образуется искусственно, с помощью вентиляторов. В ней не бывает обратной тяги. Воздух очищается от вредных примесей с помощью фильтров, а также может нагреваться или охлаждаться в зависимости от времени года и погодных условий.
Недостатком принудительной вентиляции является не только высокая стоимость разработки, оборудования, монтажа и эксплуатации, но и то, что многие элементы системы являются рассадниками бактерий и грибков. Чистить их каждый день не представляется возможным, а воздух проходит через них каждый день, собирая на себя всякую гадость. Бороться с этим недостатком невозможно, хоть и есть специальные системы ультрафиолетового обеззараживания, все равно в домах с принудительной вентиляцией значительно чаще болеют астмой, аллергией и частыми орви.
Тем не менее, бывают ситуации, когда без принудительной вентиляции не обойтись. Например, в больших помещениях с большим потоком людей, где требуется много свежего воздуха. В производственных цехах, учебных аудиториях, в спортзалах, на вокзалах и в других местах приходится обустраивать мощную вентиляционную систему, чтобы обеспечить людей требуемым объемом воздуха.

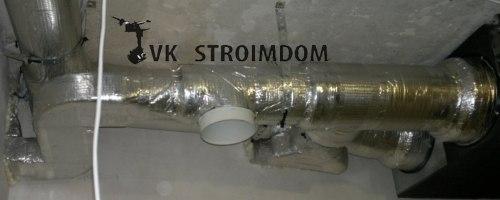

В больших загородных домах в последнее время также стало популярным использование центральной вентиляции с воздуховодами, вентиляторами и рекуператорами. Например, в большом помещении, отверстие для притока или забора воздуха может находиться непосредственно над тем местом, где скапливается много людей. Например, над диваном в гостиной или в курительной комнате или возле чайного столика.
В домах попроще обычно хватает естественной вентиляции, кроме тех случаев, когда строение излишне герметично. Например, в домах из таких материалов обязательно необходимо делать принудительную вентиляци.
SIP - панели.
Сэндвич - панели.
3D панели.
Пенополистиролбетон.
МДМ Панели.
Сота панели.
Вакуумные панели.
Для обустройства вентиляции в так называемых энергоэффективных домах необходимо произвести расчеты, создать проект вентиляции и оборудовать вентканалы во всех помещениях. Мы не будем останавливаться на расчетах и проекте, так как вентиляция настолько серьезная сеть коммуникаций, что лучше ее доверить профессионалам. Самостоятельно мы лишь можем выполнить монтаж вентиляции по уже готовому плану и чертежу с указанием размеров, мест установки приборов и воздуховодов.

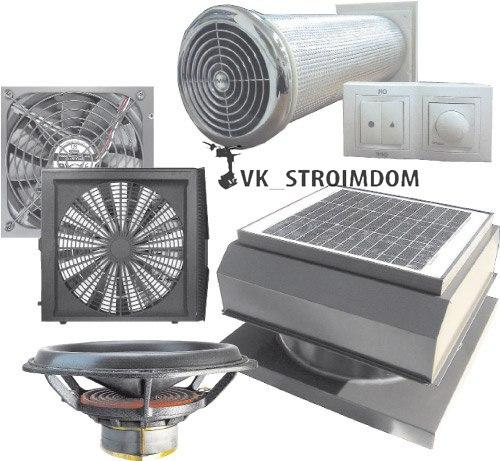

Самый простой способ обеспечить приток свежего воздуха - это оборудовать приточные клапаны с вентилятором в стенах. Система приточной принудительной вентиляции монтируется так:
В наружной стене выполняется отверстие, как было описано в случае монтажа приточного клапана естественной вентиляции. Разница лишь в том, что отверстие может находиться в любом удобном месте. Например, рядом с окном на высоте 1, 7 - 1, 9 м.
Монтаж принудительной наружной вентиляции.
Внутрь отверстия вставляется труба - воздуховод.
Внутрь трубы вставляется вентилятор.
Снаружи труба с вентилятором решеткой закрывается.

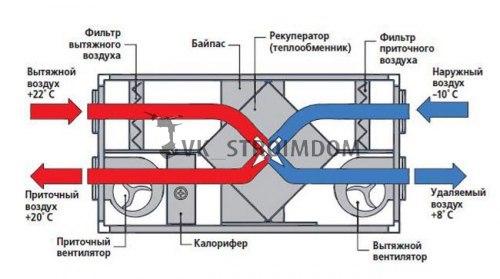

На внутренней стороне стены монтируется агрегат, в котором находится фильтр, через который проходит приточный воздух, очищаясь от вредных примесей, шумопоглотитель, а также электрический нагреватель.
В зимнее время воздух подогревается с помощью электронагревателя, а летом просто проходит сквозь фильтр и поступает дальше.
Далее есть два варианта поступления воздуха: он может выходить сразу из агрегата в помещение, а может быть распределен по помещениям с помощью воздуховодов. В последнем случае к агрегату монтируются пластиковые или нержавеющие воздуховоды, а на конце устанавливается решетка.
Управление системой может осуществляться с помощью автоматики, которая настраивается по таймеру или контролируется датчиком температуры.

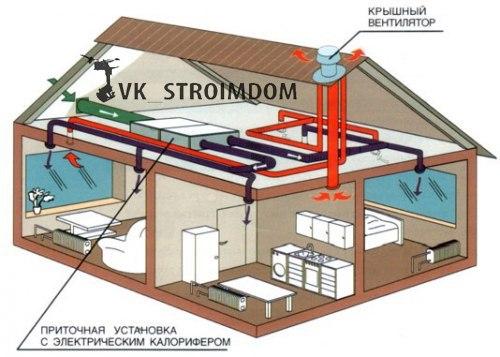

Наборные системы принудительной вентиляции отличаются тем, что устанавливается одна приточная установка, которая располагается в чердачном помещении или в любом другом, которое готов выделить хозяин, так как вентиляторы будут изрядно шуметь, несмотря на "Бесшумные" технологии. От приточной установки расходятся вентиляционные каналы - воздуховоды в разные помещения. По одним воздуховодам чистый воздух в помещения поступает. По другим воздуховодам осуществляется забор отработанного воздуха, который направляется в систему приточной установки, где используется для нагрева холодного воздуха, поступающего с улицы. Данное устройство называется "Рекуператор", в нем теплый воздух из п.
