Кирпичная кладка арок, сводов и перемычек.

13.10.2017 в 11:31

Особое внимание стоит уделить возведению перемычек над оконными и дверными проемами. Это самое слабое место во всей стене, и от правильности его укладки зависит ее прочность. В современном строительстве используют железобетонные перемычки. Такая конструкция является довольно прочной и способна выдержать большие нагрузки. Это позволяет строить дверные и оконные проемы большой ширины. Кирпичные перемычки в настоящее время применяют , внимание, только в декоративных целях.

Прежде чем начать разговор о кирпичных перемычках, стоит отметить тот факт, что они не предназначены для монтажа на несущих стенах. Особенно если это касается многоэтажных строений. В таких случаях лучше использовать бетонные перемычки - либо готовые, либо отливать их по месту. Максимальная ширина проема, при которой допускается применение кирпичных перемычек - 1, 7 метра. В случае если планируется проем больше, то следует монтировать только бетонные перемычки.
Виды кирпичных перемычек:
Рядовая перемычка. Состоит из обычных кирпичей, которые уложены в один ряд. Это самая простая проемная перемычка, которую можно сделать своими руками. При этом не требуется никаких специальных знаний и опыта работ.
Клинчатая перемычка. Как и последующие виды проемных перемычек применяется только в качестве декоративного элемента. Для ее монтажа используют специальный клинчатый кирпич.
Лучковая перемычка. По своей конструкции напоминает клинчатую. Различием между данными кладками является то, что лучковая имеет форму радиуса, больше похожую на арку.
Арочные перемычки. Это один из самых сложных и в то же время красивых видов перемычек. Класть их без опыта проведения каменных работ и особой необходимости не следует. Как правило, применяются они при работах по реконструкции старых зданий.
Чтобы уложить кирпич над проемом, необходим такой же инструмент, как и для обычной кирпичной кладки:
Кельма.
Отвес.
Уровень.
Киянка.
Работы по укладке рядовой кирпичной перемычки ничем принципиально не отличаются от кладки стен.
В ходе укладки рядовой перемычки проемов своими руками следует придерживаться данных правил:
Перевязка швов при кирпичной кладке перемычек обязательна. Также при проведении работ необходимо следить за ровностью рядов и соблюдать их вертикальность. Так как данная кладка будет испытывать дополнительные нагрузки не только на сжатие, но и на изгиб (так как не имеет под собой опоры), качество проведения работ должно быть на высоте. Особое внимание следует уделить заполнению швов цементным раствором. Марка бетона должна быть не менее 25. В нем должно быть больше цемента, чем в обычном растворе.
Количество рядов над проемом, которые необходимо укладывать с особым качеством, должно быть не менее шести.
Глубина заделки перемычек в кирпичную кладку должна быть на полметра с каждой стороны. Таким образом, если его ширина составляет 1, 5 метра, то длина ряда должна быть не менее 2, 5 метров.
Между рядами кирпичные перемычки вертикальной кладки армируются при помощи конструкционной стали. Для этих целей используется стальная арматура диаметром 6-8 мм или гладки пруток, такого же размера. Арматура укладывается сверху ряда и накрывается раствором, на который укладывается следующий ряд кирпича. Концы арматуры загибаются в направлении верхнего ряда.
Для того чтобы ровно уложить кирпич и исключить протекание раствора, над проемом можно смонтировать опалубку. На нижнюю доску стоит уложить слой рубероида. Далее на поверхности опалубки выкладывается слой цементного раствора. Затем в него необходимо утопить несколько прутов арматуры, который укрывается вторым слоем раствора.
Опирание перемычки на кирпичную кладку будет проводиться именно благодаря арматуре. После этого процедуру повторяют. Для того чтобы арматура под воздействием влаги не поддавалась коррозии, слой раствора над ним должен быть не менее 30 мм. Укладку кирпича на подготовленную постель можно проводить уже на следующие сутки. Однако, опалубку не стоит демонтировать на протяжении 2-х недель летом или 3-х осенью и весной.
Клинчатая кладка для проемных перемычек.
Прочность такой кладки достигается благодаря клиновому распору кирпича, поэтому она не требует дополнительного армирования. Клин при такой укладке достигается двумя способами:
При помощи специального кирпича, один из тычков которого гораздо больше противоположного.
За счет расклинивания обычного кирпича раствором.
Установка такой перемычки при помощи специальных кружал производится. Для проведения работ их необходимо три.
Виды и характеристики кирпичных арок.
Арочный свод может украсить дизайн любого помещения, независимо от того, в каком стиле выполнено оформление интерьера. Чаще всего возводятся арочные конструкции из кирпича. Они устойчивы, надежны и имеют красивый внешний вид. Более того, кладка арок кирпичных сводов будет под силу любому мастеру, который внимательно ознакомился с технологией выполнения монтажных работ. По своей форме и конструкции арка напоминает полукруглую перемычку, соединяющую между собой две вертикальных опоры. Устанавливается такой свод в дверных, оконных и межкомнатных проемах, а также в печах и мангалах. Далее мы рассмотрим подробнее инструкцию, как сделать кирпичную арку.
Различают несколько разновидностей арок из кирпича:
Полная арка в форме полукруга. Самый распространенный тип конструкции. В данном случае две опоры соединяются между собой сводом полукруглой формы. Кирпичная кладка арок такого типа под силу любому мастеру, обладающему хоть какими-то навыками работы с кирпичом.
Арочный свод прямоугольной формы. Представляет собой ровную перемычку, которая соединяет между собой две вертикальные опоры. Такую конструкцию очень сложно будет создать неопытному мастеру.
Усеченный арочный свод. Это очень интересная конструкция арки, здесь кирпич выкладывают по направлению усеченной дуги. Такой свод, как и прямоугольный, довольно сложно будет смонтировать тому, кто ни разу не выполнял кирпичную кладку.
Арка в форме усеченного конуса. Такие конструкции устанавливают в современных помещениях, обустроенных в стиле модерн и хай - тек.
Прямоугольный свод с закругленными углами. Арки данного типа монтируются в помещениях, оформленных в романтическом или классическом стиле. Для того чтобы установить такую конструкцию, потребуется освободить для работы достаточно большой участок стены.

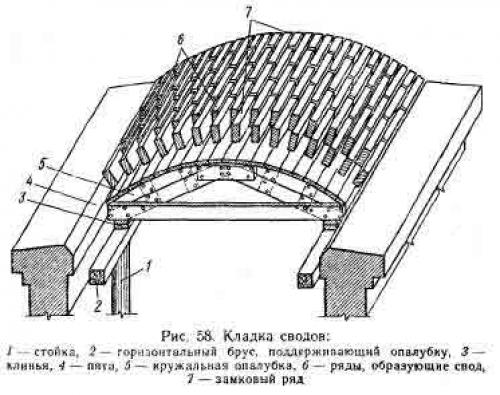

Кирпичная кладка арочных сводов.
После того как определили конструкцию будущей арки и начертили схематический эскиз, следует подготовить инструменты и материалы для работы.
Для выполнения монтажных работ вам понадобится:
Кирпичи для сооружения арочного свода. Лучше отдавать предпочтение при покупке материала клиновому кирпичу, который имеет трапециевидную форму.
Раствор - предназначен для крепления кирпичей. В его состав входит песок, глина и гравий.
Кружала.
Емкость для замешивания раствора.
Рейки.
Гвозди.
Распорки (клинья.
Строительный уровень - предназначен для контроля за правильностью проведения работ.
Молоток.
Лобзик.
Маркер или карандаш.
Порядок монтажных работ:

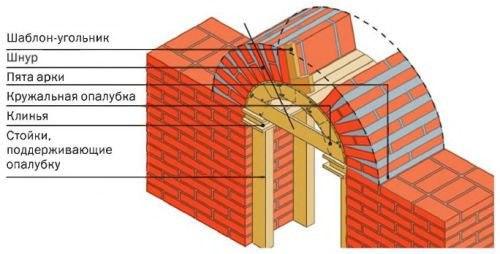

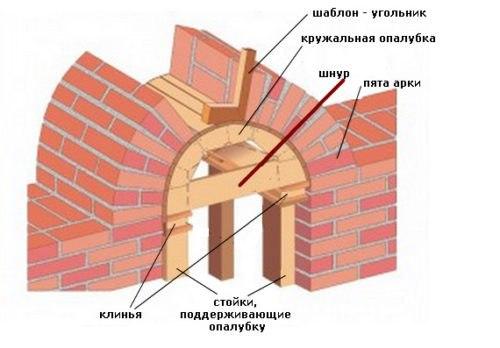

Изначально следует изготовить пяты по шаблону. При монтаже пят следует опираться на размеры конструкции, указанные в эскизе. Для изготовления шаблона предварительно заготавливаются качественные листы дсп и деревянные бруски. Затем на дсп - панели с помощью маркера отмечаются крайние точки конструкции. Следует помнить, что шаблон лучше делать на 1-2 см меньше, нежели планируемый свод, тогда его легче будет смонтировать. Далее точки между собой дугообразной линией соединяются.

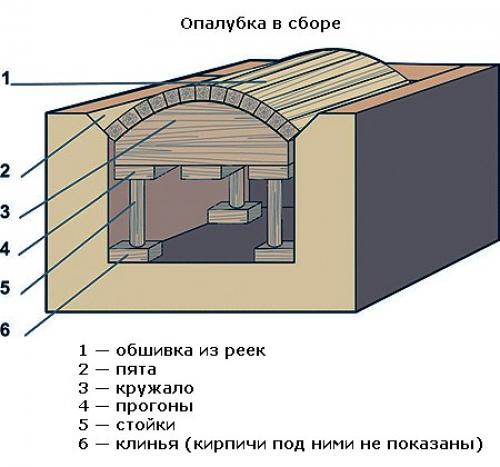

По сделанной разметке с дсп - листа необходимо вырезать шаблон. Он должен состоять из двух дугообразных деталей, скрепленных между собой деревянными брусками. В качестве крепежных элементов для фиксации брусьев необходимо использовать саморезы. Готовый шаблон следует при помощи опор и деревянных клиньев зафиксировать в проеме (там, где планируется дальнейшая установка кирпичной арки.
Далее необходимо укрепить фундамент арки, так как дополнительная нагрузка на опоры может вызвать их деформацию. Кроме того, неукрепленная арка с течением времени может обрушиться. Для строительства основы используется бетон и кирпичи.

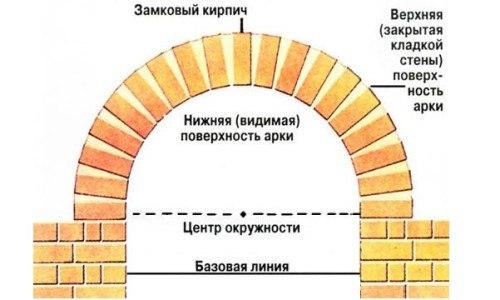

Затем переходим к строительству арочной перемычки для кирпичной кладки. Для этого по бокам шаблона следует сделать штробы, в которых в дальнейшем размещаются дополнительные крепежные элементы конструкции. В центре верхней дуги необходимо закрепить замковый кирпич, благодаря которому будет обеспечиваться крепление свода.
На следующем этапе осуществляется установка боковых элементов свода и колонн, на которые крепится опалубка. Колонны из бетона или кирпича возводятся. Для того чтобы расстояние между боковыми стойками было одинаковое по всей высоте опор, следует предварительно вырезать доску, длина которой будет равна ширине пролета арки. Этой доской нужно контролировать правильность проведения монтажных работ.

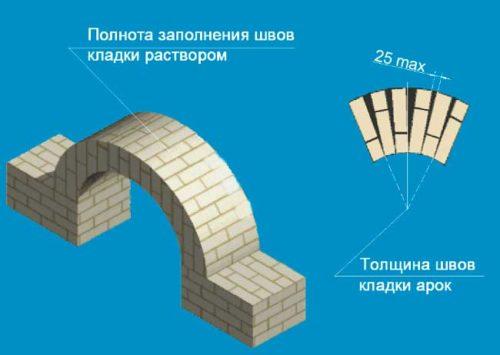

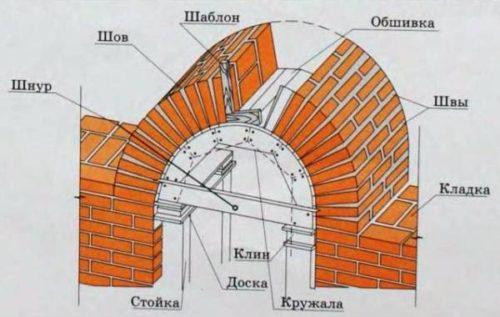

После того как шаблон зафиксирован со всех сторон, переходим к укладке кирпича. Кладка проводится поперечными полосами с двух сторон свода по направлению от пят до закрепленного замкового кирпича. Для того чтобы боковые опоры получились одинаковыми, следует укладку материала производить одновременно с обоих боков. После того как возведены опоры свода, следует закрепить подпорочный деревянный брус с двух сторон конструкции. Длина нижнего шва арки должна равняться 6-7 см, а верхнего - 3 см.
Выкладывая свод арки, ориентируйтесь на ранее закрепленный шаблон. Швы между материалом раствором залейте. В процессе укладки свода закрепляйте кирпичи клиньями так, чтобы они приняли нужную форму. Монтируйте свод с двух сторон одновременно. Следите за тем, чтобы закрепленный замковый кирпич оставался строго посередине арки. Когда кладка кирпича закончится и раствор затвердеет, удалите его излишки кистью. Затем можно убрать шаблон.
