Как закрыть стояк в ванной гипсокартоном под облицовку кафелем. Моменты, которые нужно учесть
Как закрыть стояк в ванной гипсокартоном под облицовку кафелем. Моменты, которые нужно учесть
Нужно рассчитать положение труб и вынести их за плоскость стены на нужное расстояние
Можно было бы сказать, что обшивка готова, но ванная комната – помещение, в котором проходят канализация, водопроводные трубы, полотенцесушитель, иногда вентиляция. Все это занимает место и требует наличия выводов для подключения сантехнического оборудования, которые нужно грамотно предусмотреть.
- Начнем с водопроводных труб. Выходить они могут в двух и более места: под смеситель на ванную, смеситель на раковину, стиральную машинку, унитаз (в случае совмещенного санузла).
- На ванную выводят трубы, которые должны быть жестко зафиксированы, чтобы надежно удерживать смеситель. В остальных точках помимо труб могут выходить сразу гибкие шланги – такой подход применять не стоит, и вот почему. Любой гибкий шланг имеет достаточно низкий ресурс, по сравнению с трубами, а значит, через какое-то время потребует замены.
- Если он соединяется с трубой за стеной необходимо предусмотреть ревизионный люк, с доступом. Делать таких люков несколько штук нецелесообразно, да и работать с сантехникой в стесненном пространстве – то еще удовольствие.
Краны выведены наружу
- Гораздо правильнее рассчитать длину труб так, чтобы и кран и подключение гибкого шланга было выполнено снаружи. Беспокоиться за эстетическую составляющую момента не стоит, так как все эти точки обычно скрыты с глаз теми же сантехническими приборами.
- Один важный момент, касаемо выводов под ванную. Их длина должна быть рассчитана так, что после установки кафеля и смесителя, между стеной и санфаянсом не оставалось зазора. Добиться этого можно, если край переходника с металлической резьбой будет выставлен заподлицо с кафелем.
- То есть, ориентируясь по каркасу, учитываем толщину гипсокартона (12 мм) и толщину кафеля с клеем (еще около 1 см).

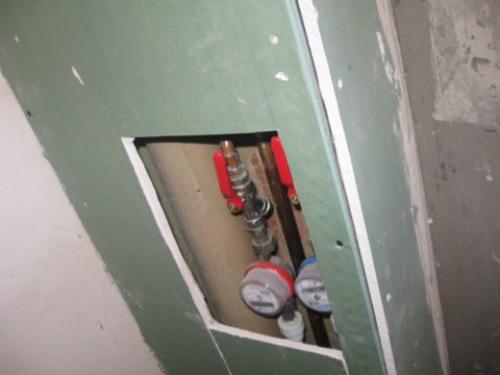

Как закрыть стояк в ванной гипсокартоном под облицовку кафелем: стояки спрятаны в прямоугольный гипсокартонный короб, а для доступа в нем оставлен ревизионный люк
- Следующий момент – это водопроводные и канализационный стояк. Пытаться подойти к ним плиткой, а тем более гипсокартоном – дело неблагодарное. Поэтому лучше начните обшивку помещения именно с этой конструкции.
- Собрать ее просто: размечаем две вертикальные линии по сторонам от стояков; крутим по ним ППН профиль; отрезаем полосу гипсокартона, шириной на 5-10 см шире одной из граней короба; прикручиваем гипсокартон; рисуем вертикальную линию на гипсокартоне, чтобы получился прямой угол по отношению ко второму ППН профилю; накручиваем по линии еще 1 ППН (угловой); срезаем лишний гипсокартон; обшиваем вторую грань, которая также подрезается по месту.
- При желании конструкцию можно усилить поперечинами, но если ширина короба небольшая, делать этого нет никакого смысла.
- Также есть смысл поставить куски ППН, которые свяжут конструкцию с полом и потолком. В местах расположения счетчиков, кранов и канализационной ревизии, вырезаем окошко под люк.

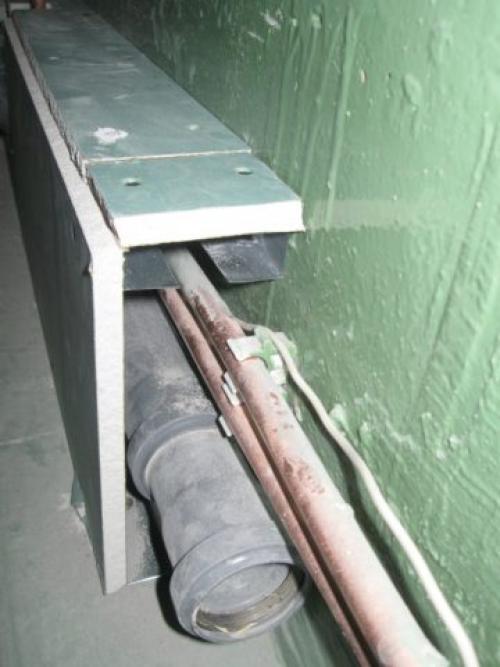

Короб, скрывающий канализацию
- Канализация в квартирах обычно прокладывается открыто, и проходит она возле пола. Оставлять такую красоту, мало кто хочет, поэтому вокруг трубы также собирается прямоугольный короб, по уже описанной технологии.

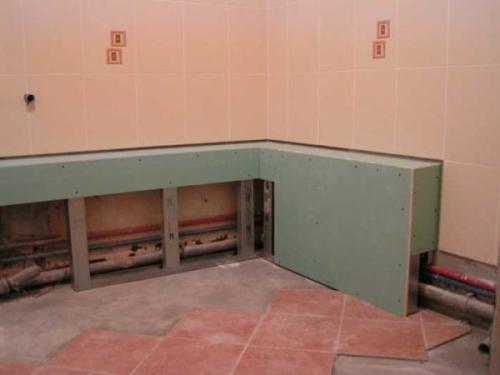

Гипсокартонная полка в ванной
- Также из гипсокартона может потребоваться собрать полку с одной стороны ванной. Так мы компенсируем разницу в ее длине и длине помещения. Конструкция собирается, как и короб, но уже со стойками, так как на элемент могут оказываться нагрузки.
- Эту часть каркаса можно соединить с гипсокартонным экраном, если его установка тоже запланирована.

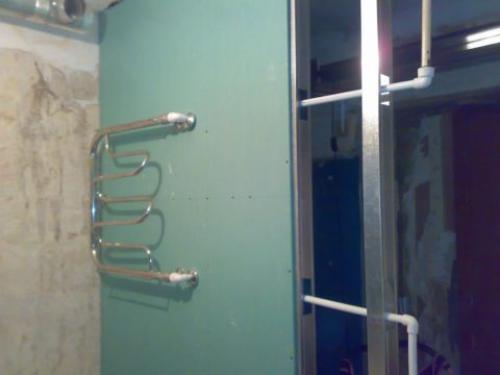

Полотенцесушитель на гипсокартонной перегородке
- С полотенцесушителем ситуация такая же, как и с трубами на ванную – требуется точный расчет длины выводов с учетом всех слоев отделки, плюс длины кронштейнов, на которых полотенцесушитесль будет установлен.
В принципе все. Остальное вы будете регулировать и додумывать непосредственно на месте. Теперь давайте разберем процесс укладки.
Как закрыть стояк в туалете. Установка каркаса
Чтобы зашить трубы в туалете пластиковыми панелями, без возведения основания не обойтись. Такая конструкция нужна не только при работе с вагонкой, но и для обшивки другими материалами.
Видео
Сразу нужно заметить, что самым подходящим креплением для пластиковой вагонки специалисты называют оцинкованный металлический профиль. Он обеспечивает нужный показатель жесткости, а его защитная обработка сберегает металл от коррозийных образований.Многие, чтобы закрыть систему, вместо него берут обыкновенные деревянные бруски. Но, этот вариант не считается самым хорошим, потому, что древесину следует обработать антисептиком. Также в данном варианте пожаробезопасность становиться намного ниже.
Чтобы закрыть трубы в туалете надо подготовить обрешетку из пластика. В этом варианте монтировать панели нужно посредством специальных клипс. Но, такой каркас имеет большой недостаток, он отличается невысокой жесткостью.
Сооружение каркаса начинают с крепежа профилей к полу. За ними монтируют стойки, идущие в вертикальном направлении. Поперечные ребра ставят в самом конце. Профиля друг с другом скрепляются саморезами.
Видео
При работе стоит внимательно следить за размером промежутка между ребрами каркаса. Когда панели из пластика располагаются снизу – вверх, то дистанция выполняется приблизительно 60 – 80 см. Когда они идут поперечно, то может появиться потребность в установке дополнительной стойки.ВАЖНО! Нельзя забывать о тот факт, что возле ревизии и фитингов следует оставить окошко. Оно потребуется для доступа к системе. Его расположение этого окошка советуют продумать во время строительства каркаса.
Как закрыть стояк в туалете, чтобы был доступ к трубам. Как сделать короб из гипсокартона
Закрыть трубы в туалете можно сделав короб из гипсокартона. Это, пожалуй, самое популярное решение. Все потому, что технология очень пластична, спрятать можно трубы любой конфигурации. Еще один приятный бонус — множественные варианты отделки: уложить плитку на клей, выровнять поверхность шпаклевкой, после покрасить или поклеить обои.

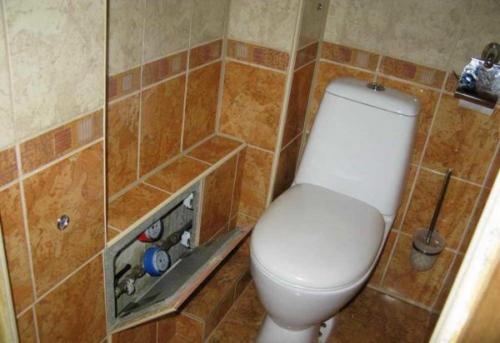

Короб для труб в туалете может быть вертикальным или горизонтальным — сути это не меняет
Особенности
Если вы выбрали такой закрыть трубы в туалете, существует несколько моментов, которые необходимо учесть. Первый — ко всем ключевым узлам — счетчикам, фильтрам и т.д. необходимо иметь доступ. К запорным кранам желательно чтобы доступ был быстрым. Есть несколько вариантов:
- сделать одну панель откидной или поворотной (на петлях);
- часть панели может быть съемной, крепление на пару саморезов и/или на магниты;
- поставить люк (пластикатовый или люк-невидимку под отделку плиткой.
Можно, конечно, сделать конструкцию неразборной, но при необходимости придется все ломать, затем восстанавливать, а проблемы случаются даже с новыми трубами.

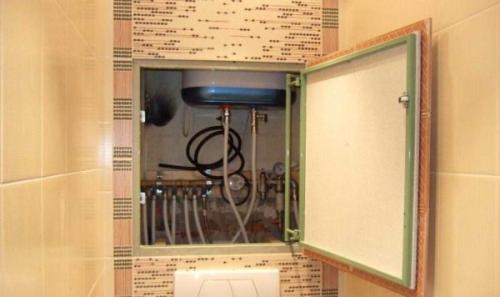

Специальный люк под плитку
Второй — плитку, если отделывать будете ей, лучше клеить на специальный клей, а не класть на смесь цемента и песка. Слой клея требуется тоньше его масса меньше. При таких условиях проще будет снимать/поднимать крышку.
Порядок работ
Сначала определяетесь с тем, как будет выглядеть ваш короб. Желательно распланировать все так, чтобы он не только закрывал трубы, но, по возможности, нес еще и функциональную нагрузку. Например, если трубы проходят внизу вдоль стены справа или слева, что бывает, если в туалете устанавливается, короб можно сделать чуть выше, а на его верхнюю часть ставить различные необходимые мелочи.
Как закрыть трубы в туалете: сделать короб из гипсокартона
Если закрываете стояки, которые проходят в одном из углов позади унитаза (планировка стандартных хрущевских туалетов), имеет смысл закрывать не только тот угол, а зашить всю стенку, сделав из нее шкафчик. Полки могут быть открытыми или закрытыми (с дверками или без), но в небольших квартирах это очень удобно.
Если трубы находятся на задней стенке, а туалет узкий и длинный, имеет смысл зашить заднюю стенку полностью

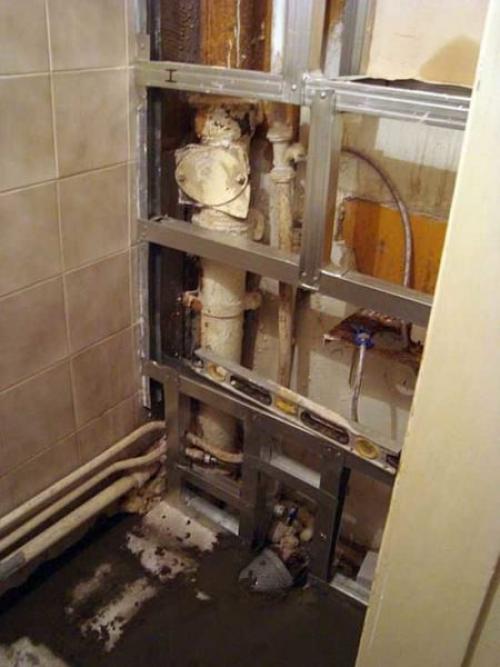

Определившись с тем, как будет выглядеть ваш короб, на стены, пол наносят разметку. Затем берут оцинкованные профили для гипсокартона. Вниз и по бокам идет несущий профиль — ПН (UW) — без загнутых боковин. Так как конструкции небольшие, достаточно профиля 50*40 мм. На перемычки идет стоечный профиль — ПС (CW) — его ширина тоже 50 мм, а глубина по желанию, может быть небольшой.

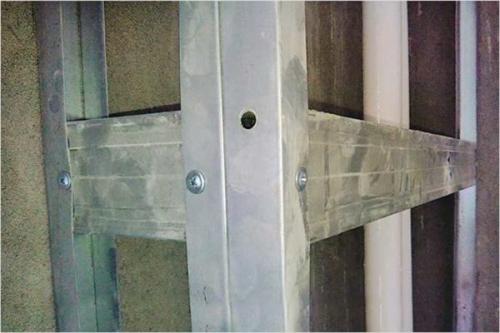

Соединение перемычек
Перемычки нарезаются по размеру (ножницами по металлу) крепятся саморезами. При небольшом расстоянии — до 50 см — достаточно один с каждого конца, при большем луче поставить два. Шаг установки стоек около 60 см, перемычек — примерно с таким же шагом. В месте крепления дверки (если такая предусмотрена) ставят усиленный — двойной профиль.
Собранный каркас обшивают гипоскартоном, нарезав его по размерам. Крепят их небольшими саморезами с винтом на конце (TEX 3,5*9,5 мм). Устанавливают крепеж по периметру и в местах, где идут перемычки/стойки, шаг — 20 см. При закручивании надо следить чтобы шляпка чуть утопала в гипсокартоне, но при этом не прорывала картон.
После обшивки идут отделочные работы, а они зависят от выбранной отделки. Под покраску и поклейку обоев короб шпаклюется полностью, под укладку плитки замазываются шпаклевкой только головки винтов.
Из чего еще можно сделать короб для труб в туалете
Не все любят работать с гипсокароном и профилями к ним. В этом случае каркас можно собрать из деревянных сухих брусков. При желании их можно (и в принципе нужно) обработать антибактериальными составами — чтобы не гнили.
Вместо гипсокартона можно использовать ОСП, влагостойкую фанеру или плоские асбестоцементные листы. Все эти материалы трудно назвать на 100% экологичными, но многим с ними работать привычнее. Все они отличаются влагостойкостью, удобны в обработке, так что неплохой вариант. На асбест, кстати, плитка ложится отлично, лучше чем на все другие материалы, включая гипоскартон.
