Циркуляционный насос своими руками. Разновидности насосов и их особенности

Циркуляционный насос своими руками. Разновидности насосов и их особенности

В систему отопления частного дома можно смонтировать различные циркуляционные агрегаты. Их делят на две большие группы. Циркуляционный насос может быть “сухим” либо “мокрым”. При монтаже аппаратов первого типа своими руками следует учитывать, что их мотор отделен от рабочей части кольцами-уплотнителями. Делаются они из нержавейки. Во время запуска установки начинается процесс движения этих колец, что приводит к герметизации соединения водяной (очень тонкой) пленкой. Последняя находится между уплотнителями.

Циркуляционная насосная установка

Качественная герметизация в данном случае обеспечивается благодаря тому, что давление во внешней атмосфере и в самой системе отопления характеризуется разными показателями. “Сухой” насос при работе издает достаточно громкие звуки. В связи с этим его установка всегда производится в специально звукоизолированном отдельном помещении частного дома. Показатель полезного действия такого циркуляционного агрегата находится на уровне 80 %.

Существует три типа “сухих” аппаратов для подключения к системе отопления: горизонтальные, вертикальные, блочные. Электрический мотор в агрегатах первого типа размещается по горизонтали. Нагнетательный патрубок крепится в них на корпусе аппарата, а всасывающий – на валу (на лицевой его стороне). В вертикальных установках патрубки находятся на одной оси. А двигатель в этом случае располагается вертикально. В блочных циркуляционных агрегатах нагретая вода выходит радиально, а поступает в систему по осевому направлению.

Уход за “сухим” агрегатом объективно сложный. Его элементы требуется регулярно смазывать специальным составом. Если этого не делать, торцевые уплотнители быстро выйдут из строя, что приведет к остановке насоса. Кроме того, в частном доме “сухие” аппараты следует размещать в комнатах, где нет пыли. Ее завихрения при работе оборудования нередко становятся причиной разгерметизации насоса.

В “мокрых” агрегатах функцию смазки выполняет сам теплоноситель. Крыльчатка и ротор таких установок погружены в воду. “Мокрые” аппараты намного менее шумные, их проще смонтировать своими руками. Да и их техническое обслуживание более простое по сравнению с “сухими” насосами.

Корпус “мокрой” установки, как правило, делают из латуни либо бронзы. Между статором и ротором обязательно имеется особый разделитель из нержавейки. Его называют стаканом. Он необходим для придания требуемой герметичности двигателю (точнее его элементам, находящимся под электрическим напряжением). Именно “мокрые” агрегаты чаще всего монтируют в частном доме в систему отопления.

Они неплохо справляются с задачей по обогреву относительно небольших площадей. Для крупных объектов такие аппараты не годятся, так как их производительность обычно не превышает 50 %. Малый КПД “мокрых” установок обусловлен невозможностью качественной герметизации стакана, размещенного между статором и ротором.

Источник: https://dachnayazhizn.info/novosti/cirkulyacionnyy-nasos-svoimi-rukami-osobennosti-cirkulyacionnyh-nasosov

Правильное положение циркуляционного насоса. Как производится трубопроводная обвязка

Обвязка циркуляционного насоса – это оборудование, необходимое для его правильного функционирования, а также для бесперебойной работы всей отопительной системы.

Сначала необходимо окончательно решить, сколько будет насосов. Для одного простого контура достаточно одного аппарата, но при сложной разводке возможна установка двух и более.

Если в доме планируется задействовать систему «теплый пол» или установить бойлер косвенного нагрева , то лучше количество приборов увеличить до двух. Если установлено два котла – твердотопливный и электрический – также потребуется отдельный насос на каждый агрегат.

Правильные (вверху) и неправильные (внизу) варианты монтажа насоса. Если выбрать неверное положение и сместить ось ротора с горизонтали, может произойти завоздушивание или перегрев (+)

Как уже было сказано выше, обязательными элементами являются шаровые краны. Их монтируют вместе с насосом, а в случае возникновения аварийной ситуации воспользоваться придется именно ими.

Необходим и обратный клапан  из латуни или чугуна, чтобы теплоноситель двигался в одном заданном направлении. Его монтируют на трубе сразу после насоса, по ходу движения воды.

Потребуется фильтр-«грязевик» для предотвращения попадания твердых частиц в корпус прибора. Фильтры тонкой очистки в контуры отопления не ставят. Если необходима чистая вода, то ее предварительно очищают еще до заливки в систему.

Существует риск попадания в сеть воздуха, поэтому есть и необходимость в монтаже воздушного клапана. Он может включаться в автоматическом режиме, но есть и ручные модели.

С помощью штуцера на небольшом расстоянии от насоса устанавливают манометр, иногда – два одинаковых устройства с обеих сторон. С их помощью контролируют правильность работы циркуляционного агрегата

После монтажа всех приборов происходит подключение насоса к питанию. Большая ошибка – использовать обыкновенную розетку без заземления. Это нарушение техники безопасности и в момент аварии может стоить жизни.

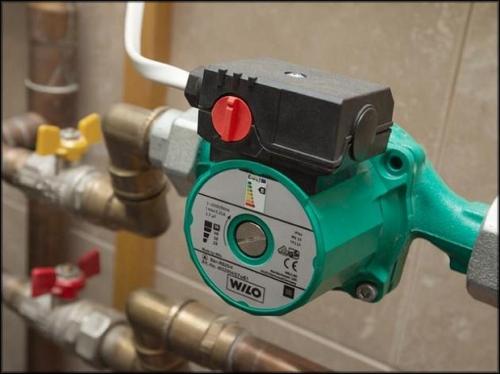

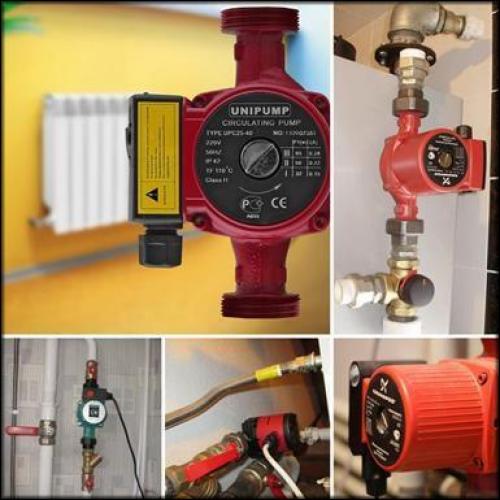

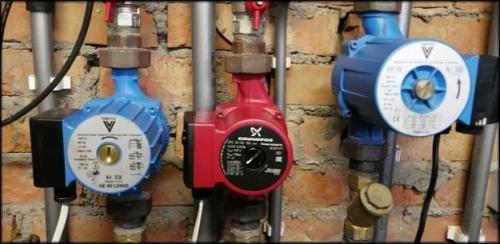

Как нельзя ставить циркуляционный насос. Насос в системе отопления

Насосы циркуляционные (ЦН) — это оборудование гидравлического типа, обеспечивающее принудительный кругооборот теплоносителя через котел по замкнутой трубной линии с радиаторами. Прибор можно настраивать на различные режимы напора.

Насос для отопления — обязательная, подразумевающаяся по умолчанию часть схемы. Только расширительный бак (гидроаккумулятор) не сможет обеспечить полноценное функционирование оборудования. Исключение составляют системы с естественным кругооборотом, но и для них зачастую рекомендованы насосы для подстраховки и улучшения работы при необходимости.

Значение насоса

Именно от параметров циркуляции, которую обеспечивает помпа, зависит качество отопления. Если контур имеет большую протяженность, с подъемами на верхние этажи, то потребуются повышенные технические возможности изделия, более интенсивное отопление предполагает увеличенную скорость потока.

Насос в систему отопления ставят для обеспечения:

• циркуляции;
• равномерности распространения ресурса с заданной интенсивностью, для наиболее оперативного, результативного прогрева.

Помпа повышает интенсивность течения, тепло быстрее поступает на радиаторы, соответственно, более оперативно происходит нагрев, его уровень выше, помещение протапливается за меньшее время. Нагрузка на котел при этом понижается, поскольку вода обрабатывается стремительнее. С циркуляционными насосами отпала потребность в громоздких, неудобных трубах значительного диаметра, контуры стало проще маскировать под отделкой, размещать внутри стен.

Когда устанавливают насосы в отопление

Установка насоса в систему отопления потребуется в таких случаях:

• для повышения эффективности котельных комплексов. В нашем случае — для отопительных систем (автономных индивидуальных) для квартиры, частного дома. Реже применяют схемы с естественным кругооборотом, но и им зачастую нагнетатель требуется для подстраховки;
• когда естественное продвижение теплоносителя невозможное или слишком слабое. А также для преодоления инерционности схемы;
• если на теплогенераторе нет насосного узла;
• для схем с двухтрубной разводкой, дающих возможность настраивать нагрев каждой отдельной батареи.

Отдающая тепло жидкость должна протекать по замкнутой линии (контуру), с определенными регулируемыми скоростными параметрами для эффективного обогрева для разных условий.

Как правильно установить циркуляционный насос в частном доме. Особенности циркуляционных насосов

В системах с принудительной системой циркуляции насос устанавливают для увеличения теплоёмкости. Правильная установка циркуляционного насоса в системе отопления позволяет изменять тепло, которое передаётся в зависимости от наружной температуры при поддержании стабильности отопления в помещении.

Существует два типа такого оборудования : с сухим и мокрым ротором. Приборы с сухим ротором имеют повышенный КПД (около 80%), не создают много шума и требуют постоянного ухода. Работа устройства, имеющего мокрый ротор, другая, оно — с низким КПД (около 50%), более шумное, и его производительности достаточно для обогрева любого частного дома.

30 лет назад в домах использовалось так называемое вертикальное центральное отопление, которое работало от жидкости, циркулирующей по трубам, а источником тепла являлся газовый котёл или печь с дровами. Сейчас произошёл переход к строительству частного жилья с использованием обогревателей с насосом, что имеет следующие преимущества:

1. Скорость теплоносителя увеличивается.
2. Тепло, производимое котлом, быстро доставляется к радиаторам и возвращается на место.
3. Процесс нагрева значительно ускоряется.
4. Скорость выше, поэтому такое же количество тепла может быть подано в трубы с меньшим диаметром. Другими словами, труба с принудительной циркуляцией воды в насосе дешевле. Теперь ствол можно обернуть с минимальным отклонением и усложнить. Главное — сделать правильный подбор насосного блока и установить давление.
5. Внутренний насос для циркуляции воды в отопительной системе позволил иметь тёплые полы и эффективные закрытые системы, работающие под высоким давлением.
6. Удалось снять трубы, которые проходят вдоль стен и не всегда гармонируют с кухонным интерьером. Сейчас тепловые линии вмонтированы в стены, под пол и за подвесной потолок.

В качестве основного недостатка насосов можно отметить, что, если есть необходимость частого отключения циркуляционного насоса, должен быть установлен или подключён генератор.

Можно ли ставить циркуляционный насос вертикально. Как нельзя устанавливать циркуляционный насос в отопление

Выше было сказано, что от правильности установки циркуляционного насоса в системе отопления, зависит эффективность работы оборудования. Рассмотрим основные ошибки при установке циркуляционного насоса, что поможет в дальнейшем их избежать.

На обратку или подачу? Учитывая достаточно большую разницу температур, на обратной и подающей магистралях отопления, ставить насос лучше всё-таки на обратку. В таком случае, насос будет меньше перегреваться и не закипит при возникновении критических температур.

Фильтр-грязевик. Обязательное условие для нормального функционирования циркуляционного насоса, это наличие фильтра грубой очистки (с металлической сеткой внутри). В противном случае, насос может быстро засориться, и выйти из строя. Также, чтобы можно было бы отремонтировать или заменить существующий циркуляционный насос, должны быть установлены две крана, для быстрой замены.

На каком участке ставить? Насос в отоплении можно ставить практически на любых участках трубопровода: вертикальных, горизонтальных и, даже наклонных. Единственный момент, который нужно будет учесть, связан с тем, чтобы ротор циркуляционного насоса находился только в горизонтальной плоскости. Простыми словами, насос нельзя устанавливать ротором вверх и вниз.

Как правильно ставить? При установке, коробка на насосе с клеммами должна находиться вверху или на крайний случай, сбоку. Не допускается устанавливать циркуляционный насос, таким образом, чтобы пластиковая коробка была расположена внизу. В противном случае, может произойти замыкание, что повлечёт за собой выход насоса из строя.

Куда должна смотреть стрелка на насосе? Ну и, конечно же, при установке насоса нужно учитывать направление потока теплоносителя в системе отопления. Если насос устанавливается на обратке, то его стрелка должна смотреть в сторону отопительного котла. Если наоборот, то, соответственно, стрелка должна быть направлена в другую сторону.

Грамотный монтаж циркуляционного насоса в отоплении, поможет избежать ряда проблем связанных с эксплуатацией дорогостоящего оборудования.

Циркуляционный насос для отопления 220 вольт. Как выбрать циркуляционный насос?

При обогреве от котла важно добиться равномерного распределения тепла по всему дому. Чтобы удалённые батареи были не менее горячие, чем ближние, установите в систему циркуляционный насос . Что это такое, как он работает и как его выбрать мы расскажем в этой статье.

Что это такое и как работает?

Циркуляционный насос работает в замкнутых отопительных системах (котёл, водяные тёплые полы и т.д.). Он проталкивает горячую воду сквозь себя, поддерживая скорость потока и доставляя горячую воду в удалённые участки до того, как она успеет остыть. В зависимости от величины системы, в ней может находиться один или два насоса.

Двигатель вращает ротор, к которому крепится крыльчатка турбины. Это придаёт потоку дополнительное ускорение.

Запитывается от сети 220 В.

Типы циркуляционных насосов

С «мокрым» ротором

Двигатель, ротор и крыльчатка находятся в воде. Устанавливается горизонтально. Изготавливается из «нержавейки», чугуна, алюминия или бронзы. Используется для бытовых нужд.

Плюсы:

• Практически бесшумный.
• Не требует технического обслуживания.

Минусы:

• Низкий КПД – 45-50%.

С «сухим» ротором

Двигатель и ротор не соприкасаются с водой. Используются, чаще всего, коммунальными службами. По типу установки делятся на три типа:

В консольных двигатель и насос располагаются в отдельных корпусах, объединённых общим основанием. Валы соединены муфтой. Перекачивает даже слабозагрязнённую воду. Для установки требуется подготовить фундамент.

На блочные (моноблочные) насосы устанавливаются асинхронные электродвигатели с воздушным охлаждением. Двигатель отделён от крыльчатки, но находится с ней в едином корпусе. Для установки также требуется фундамент.

У вертикальных (in-line, inline) входные и выходные патрубки устанавливаются на одной оси. Не требуют предварительной подготовки перед установкой.

Плюсы:

• Производительнее «мокрых» насосов.
• Высокий КПД – до 80%.
• Не портятся при отсутствии теплоносителя.

Минусы:

• Нуждаются в регулярном сервисе: замене уплотнительных колёс, смазке и т.д.
• Шумные.

Расчёты производительности

Чтобы насос работал эффективно, нужно верно подобрать его характеристики. Если вы не уверены в данных, лучше обратитесь к специалисту перед покупкой. Проще всего узнать производительность по следующей формуле:

• G – объём необходимого теплоносителя, л/ч
• Q – общая нагрузка на отопление, Вт. Для облегчения расчётов лучше брать соотношение 1000 Вт на 10 м².
• Δt – разность между температурой воды на выходе из котла и при возвращении к нему. При расчетах обычно принимается равной 20° C.

К примеру, нужно подобрать насос для загородного дома в 100 м². Для его обогрева потребуется 10000 Вт. В таком случае расчёт будет выглядеть так: G=0,86х10000/20=430 л/ч =0,43 м³/ч

Итого, понадобится насос с производительностью 430 л или же 0,43 м³/ч.

Место установки

Универсального места для монтажа нет. Наиболее частое расположение – после расширительного гидробака.

Если в каких-то комнатах дома чувствуется ухудшение отопления, устанавливать насос нужно на входе трубы в помещение.

Учимся читать маркировку

Формат маркировки циркуляционных насосов – ХХ-ХХ или XX-X (например, 25-40 или 25-4). Первые две цифры показывают присоединительный размер в миллиметрах, последние – величину напора, который создаёт насос.

Насос с маркировкой 25-4 будет подключаться к трубе диаметром 25 мм (1/2 дюйма) и нагнетать воду на высоту до 4 м.

Дополнительные особенности

• Регулировка скорости перекачивания поможет установить подходящий тепловой режим. Это нужно, чтобы в межсезонье насос не работал так же, как в морозную зиму, и экономнее расходовал энергию. У некоторых насосов скорости нужно переключать вручную, другие (например, некоторые модели Grundfos) делают это автоматически.
• Летний режим нужен для защиты насоса и обратных клапанов от поломок в тёплое время года. Система будет автоматически включаться на пару минут каждые 24 часа, чтобы избежать закисания.
• Защита от сухого хода выключит насос, если в системе циркуляции появится утечка.
• Функция надёжного запуска поможет насосу корректно включиться после долгого простоя.

Учитываем особенности тёплого пола

Если в доме есть и котёл отопления и водяной тёплый пол , устанавливается не только циркуляционный насос, но и . Её задача – контролировать температуру всей системы и равномерно распределять тепло по контурам.

Дело в том, что температура воды из котла – 60-70°С. Она подходит для батарей, но для тёплого пола слишком горяча. Чтобы снизить градус, вода из котла смешивается с остывшей водой из обратного потока отопительного контура в гребёнке. Настаивать и поддерживать комфортную температуру пола можно с помощью терморегулятора.

Правильная установка циркуляционного насоса. Монтаж циркуляционного насоса в систему отопления

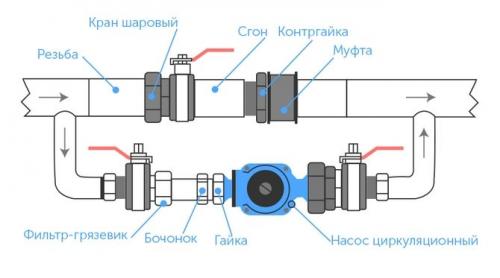

Правильная установка циркуляционного насоса в систему отопления предполагает его монтаж через обводную трубу — байпас . В данном случае при отключении электрической энергии система перейдет на естественную циркуляцию без трудностей. Для того, чтобы осуществить пуск воды напрямую, достаточно перекрыть вентили на байпасе .

Установка циркуляционного насоса на байпасе

Многие пользователи постоянно задаются вопросом: где ставится циркуляционный насос в системе отопления?
Монтируется он на обратную трубу между крайним радиатором и отопительным котлом. Обусловлено это тем, что насос не толкает воду, а всасывает ее.

Под влиянием горячего теплоносителя в подающей трубе его элементы очень быстро ломаются. Посреди насоса и котла монтируются только манометр , термометр и клапан сброса давления. На байпасе устанавливается фильтр.

В любой отопительной системе скапливается большое количество различного мусора: окалин, ила и т.д. Если пренебречь установкой фильтра, то крыльчатка насоса очень быстро засорится, и как итог — выход оборудования из строя.

О назначение фильтра-грязевика можно прочитать здесь .

Очень важно правильно поставить насос циркуляционный для отопления. Именно поэтому, выполняя эту процедуру, необходимо воспользоваться следующими рекомендациями:

1. Если врезка выполняется в уже функционирующую сеть, то перед тем, как осуществлять ее, необходимо слить всю воду из системы. Трубопровод при этом необходимо хорошо промыть.
2. После того, как установка будет завершена, систему нужно снова заполнить водой.
3. Все соединения обязательно промазываются герметиком .
4. На последнем этапе нужно открыть центральный винт на корпусе насоса и выпустить из него лишнее количество воздуха.

Именно таким образом осуществляется подключение циркуляционного насоса к системе отопления.
