Простой а - рамный дом, описание конструкции.

А - рамные дома отличаются легкостью возведения, минимальным количеством деталей, простой и надежной несущей конструкцией. Самая распространенная форма для таких домов - равнобедренный треугольник - проще всего в постройке, т. к. балки и стропила получаются одинаковой длины и соединены во всех углах под 60 градусов. Длина сторон обычно ограничена размерами доступного материала, но лучше иметь в виду, что для полноценного второго уровня нужны стропила длиной не менее 6 метров
. Двери и окна проще всего располагать с торцов, как на приведенном примере.

Конструкция.
Треугольные рамы, расположенные на расстоянии 600 мм друг от друга, образованы стропилами из 50 х 200 мм брусьев, объеденненых в вершинах косынками (наугольниками) из фанеры и балками зажимающими стропила снизу парой болтов. В торцевых стенках и в месте под спальный чердак (мезонин), между стропилами крепятся горизонтальный ригель из бруса сечением 50 х 150. Стропила торцевых стенок удваиваются, чтобы обеспечить поверхность для наружной обшивки. Вертикальные подкосы образуют стены, за которыми можно устроить места для хранения. Терраса опирается на 50 х 150 мм лаги, установленные с шагом 400 мм. Все несущие части конструкции со стороны интерьера оставляют открытыми. Кровля выполнена из рубероида, профнастила или гибкой черепицы.

Чтобы ускорить процесс изготовления - под каждое соединение следует изготовить стусло для ручной циркулярной пилы (см. Рисунок.

Изготовление треугольных рам.
Зажмите концы двух балок вокруг основания стропила, совместив концы и края досок, и просверлите отверстие под болты через все три слоя (см. Рисунок. Закрепите доски вместе с помощью болта, шайбы и гайки. Чтобы соединить стропила, изготовьте две треугольные косынки (наугольника) и соедините стропила, промазав плоскости соединения столярным клеем и вкрутив 10 шурупов, с каждой стороны, как показано на рисунке. Добавьте по второму болту на каждое соединение стропила - балка.

Собирают оставшиеся треугольники таким же образом, косынки устанавливают только с одной стороны каждого треугольника. Оставьте по меньшей мере 2100 мм для высоты первого этажа и поставьте отметки на оба стропила каждого треугольника под ригели для спального чердака. Для каждого треугольника отпилите по два ригеля, а затем закрепите их с помощью болтов как делали в случае с балками.

Удвойте стропила конечных треугольников: отрежьте четыре дополнительных бруса стропильной древесины - два, чтобы вставить между балками пола и закладной для обшивки и два между этими закладными и стропильными вершинами - и прибейте их к внешней стороне стропил.

Установка треугольников.

Отметьте расположение треугольников на несущих балках на.
Расстоянии 600 мм.

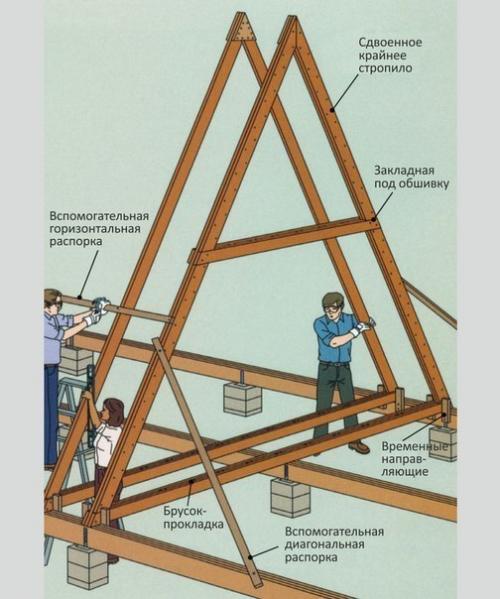

Установите направляющие бруски на внутренней стороне внешних балок. С парой помощников, поднимите и установите первый (сдвоенный) треугольник на балке между брусками.
Закрепите треугольник вертикально с помощью временных распорок, прибитых к стропилам и внешним балкам, так чтобы края распорок были на расстоянии не менее 1, 5 метров от нижнего угла треугольника. Установите оставшиеся треугольники, фиксируя их парой временных распорок.

Когда все треугольники рамы будут на своих местах, удалить направляющие бруски и установите с каждой стороны по одному металлическому кронштейну. В местности с сильным ветром, используйте специальные усиленные кронштейны. Далее прибейте нижние углы треугольников к балкам.

Обшить рамы с торцов, набейте обрешетку или влагостойкую фанеру как основание под профнастил или гибкую черепицу. Работайте снизу вверх. Оставьте 1/8-дюймовый зазор вокруг панелей. Снимите временные распорки после того, как закрепите нижний ряд панелей. Застелите пол фанерой.

Завершающие детали.

В случае а - рамника со спальным чердаком, установите лестницу и крепкие поручни. В том случае, если вы задумали террасу, установите ее на такие же опоры и оградите перилами. Устанавливайте изоляцию между стропилами, балками и на торцевых стенах, по мере возведения конструкции.
