Пластиковая тара — удобная вещь, которая может использоваться для поделок и не только. Для любителей мастерить, пора вспомнить школьную программу по физике за 7 класс. Фонтан Герона — изобретение до нашей эры, которое является актуальной находкой в наши дни.
Украсить фонтан можно любым способом — задрапировать в кувшин, спрятать в игрушку или дополнить подсветкой.

Домашний мини фонтан

Как сделать фонтан без насосов и генераторов, используя самые простые подручные материалы:

• саморезы;
• дрель;
• пластиковые трубки разного диаметра (этот момент особенно важен, о чем можно узнать из статьи о вечном фонтане );
• герметик или клей;
• обычные пластиковые бутылки — 2 или 3 шт.

На схеме показано устройство будущей конструкции, в которой важно соблюсти расстояние и длину трубок внутри сосуда. Такой фонтан будет работать по принципу выдавливания воды и воздуха собственным весом жидкости.

Обратите внимание! Герметичность также должна быть соблюдена на 100%.

Схема сборки фонтана из 3-х сосудов

Разрежьте одну бутылку пополам. Верхняя часть с горлышком послужит резервуаром для фонтана (чаша).

Следует помнить, что внутри конструкции будут располагаться пластиковые трубки (подойдет капельница, соломка для коктейля). Для этого в крышках делаются отверстия требуемого диаметра, а трубка обрезается до нужной длины).

Нижнюю и среднюю бутылки соединить между собой при помощи клея в области горловин (склеить крышки, предварительно приклеив их к горловине).

Резервуар (чаша) для фонтана приклеивается ко дну второй емкости, а в крышке и дне (соответственно) делается отверстие для трубок. Все стыки герметизируются.

Далее, в верхнюю чашу наливается столько же воды, сколько входит во вторую бутылку. Вода будет стекать в нижнюю часть. Чтобы ее вернуть в центр фонтана, достаточно перевернуть конструкцию.

Когда вся жидкость окажется в центральном резервуаре, остается созерцать на живой фонтан, без внешних источников питания. Для этого, в верхнюю чашу добавляется немного жидкости, которая запускает следующий цикл:

• вода из верхней чаши попадает в нижнюю бутылку, выталкивая воздух во вторую емкость;
• за счет давления воздушных масс, во втором бутылке вода вынуждена искать выход, коим служит трубка;
• вода поступает в трубку, поднимается вверх и образуется фонтан.

Данный процесс не является бесконечным до момента, пока, не закончится вода во второй бутылке. Далее, все можно повторить — перевернуть емкость, долить немного воды в чашу и все!

Если есть желание и фантазия, то такой мини фонтан можно сделать вечным, о чем будет следующая статья нашего канала Дзен .

Фонтан Герона разоблачение. Фонтан Герона: диковинный декор, работающий без электричества

Вещей, которые способны работать самостоятельно, без внешнего источника энергии, не так уж и много, и особое место среди них занимает фонтан Герона. Его основным достоинством является то, что он работает благодаря естественным законам природы, не затрачивая при этом сторонней энергии.
На самом деле все не совсем так – это не вечный двигатель и уж тем более не источник дармовой энергии. Такому фонтану нужна регулярная «перезарядка» – в зависимости от конструкции, она может потребоваться через каждые 15-50 минут. В принципе, это несложная процедура, которая потребует от человека поменять местами пару емкостей. Именно независимой работой интересен фонтан Герона, о самостоятельном изготовлении которого мы и поговорим в этой статье. Вместе с сайтом Дом Мечты мы разберемся с его конструкцией, изучим принцип работы и ответим на вопрос, как сделать это чудо своими руками?

Как сделать фонтан Герона фото

Фонтан Герона: как он работает

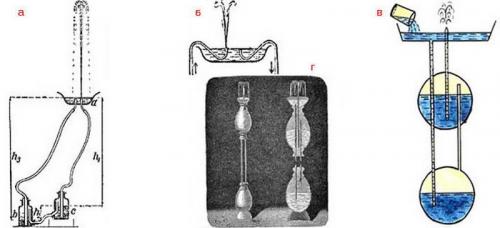

Если бросаться умными терминами, то в основу работы фонтана Герона положен принцип гидропневматики – работу по выталкиванию воды вверх струей производит воздух и сама жидкость. Естественно, дело здесь не обходится без гравитации, благодаря которой в системе фонтана создается необходимое давление. Такой фонтан состоит минимум из трех емкостей.

1. Чаша. Назовем ее точкой отсчета – стартом, с которого жидкость начинает свое движение в системе фонтана Герона. Это обычная открытая емкость, изготовленная по типу миски или тарелки. Из нее по тонкой трубке вода поступает в пустую емкость, расположенную в самом низу фонтана.
2. Нижняя пустая емкость. Она служит для достижения двух целей. Во-первых, стекающая с чаши вода сжимает содержащийся в ней воздух и тем самым создает давление, необходимое для выталкивания воды струей вверх. И, во-вторых, в ней собирается вода, которая создает это давление (то есть та, которая стекает вниз). Здесь она и остается до следующей перезарядки фонтана.
3. Верхняя емкость – в заряженном состоянии она с водой. Именно эта жидкость и выталкивается наружу в виде тонкой струи воды. Выталкивается она благодаря сжатому воздуху – давлению, образовавшемуся в нижней колбе. Этот воздух по тонкой трубке поступает в верхнюю колбу, вытесняя оттуда жидкость, которая изливаясь фонтанчиком, снова попадает в чашу, откуда, опять-таки, стекает в нижнюю колбу.



Фонтан Герона время работы. Особенности фонтана Герона

Как установить фонтанчик без насоса

Фонтан Герона пользуется популярностью благодаря простой системе, которой не требуется насос и ее можно легко установить на даче или в квартире. Принцип работы конструкции, которая состоит из 3 емкостей происходит за счет движения воды постепенно наполняющей и перетекающей из одного сосуда в другой благодаря чему образуется струя. Единственный недостаток такого вида источника заключается в том, что когда вода в верхней чаше закончится нужно будет снять нижний резервуар и слить жидкость обратно наверх в первую чашу. Для создания фонтана Герона потребуются 3 пластиковые емкости, прозрачные узкие трубки (от кухонных фильтров или капельницы), водостойкий герметик, Т-образный переходник и элементы декора (галька, растения и т.д). Определяемся с габаритами и будущим оформлением небольшой водной системы. В тарелочках (бутылках) делаем отверстия так, чтобы трубочка с трудом входила, продеваем в дырочки трубки и заделываем места соединения герметиком. Берем 3 чашу размер, которой должен быть в два раза больше от верхних сосудов и по центру делаем отверстие. Вставляем Т-образный переходник, а по бокам проделываем еще две дырочки через, которые просовываем две трубочки идущие к двум первым резервуарам и тщательно заделываем места соединения герметиком. Устанавливаем емкости: две почти на одной и той же высоте, но они должны быть выше от третьего нижнего резервуара, который при необходимости можно легко снять после чего декорируем источник . Чтобы установить фонтан без насоса можно воспользоваться перепадом уровней на дачном участке и обеспечить напор воды понадобятся баки разные по высоте и ширине, что обеспечит работу источника. На днища емкостей можно уложить камни и стенки покрыть краской, а после ее просыхания украсить растениями. Выбрав возвышенное место на загородной территории бочки устанавливают так, чтобы вода из одной емкости по шланге перемещалась в другую, а затем по трубе в третью. Но и в таком случае напор струи в декоративном источнике будет слабым, а воду снова нужно будет перемещать из нижнего бака в верхний поэтому для упрощения задачи можно установить электрический насос, чтобы поднять жидкость наверх.

Фонтан Герона из одной бутылки. Как сделать бесконечный фонтан Герона своими руками, что бы он работать вечно. Двигатель на воде. Фонтан Герона из пластиковых бутылок. Занимательная физика. ...

Текст из

• : По многочисленным просьбаммоих юных зрителей, я покажу как работает фонтан Геронаи как его сделать самому. Но самое главное, возможноли сделать этот фонтан вечным - как показываютв интернете и если да, то как. Учитывая современный уровеньобразования, это видео, думаю, будет полезно широкомукругу зрителей. Давайте рассмотрим схемуработы классического фонтана Герона. По сути это три ёмкостис водой расположенные одна
• : над другой и соединённыетремя трубками. Первая трубка идет из верхнейчаши в самый низ. Вторая из нижней ёмкостив среднюю и доходит до самого верха. И третья трубка идет содна средней ёмкости в верхнюю чашу. Изначально, вся вода находитсяв средней ёмкости. Что бы фонтан начал работатьнужно долить немного воды
• : в верхнюю чашу. Она пойдет в нижнюю ёмкостьи начнет её заполнять. Давление воздуха здесьначнет возрастать и по трубке передаваться в среднююёмкость. Тем самым оказывая давлениена воду. Которая по третьей трубкеначнет подниматься и струиться вверх. Как видите для изготовленияэтого фонтана используются самые простые материалы.
• : Главное это не запутатьсяс трубками. Для этого я и нарисовалподробную схему. Еще один важный моментна который необходимо обратить внимание – это герметичностьвсех соединений. Поэтому после сборки, меставхода трубок лучше всего залить герметиком. Запускается фонтан оченьпросто. Заливаем в него воду равнуюпо объему средней емкости. Дожидаемся пока она полностьюстечет в низ. И переворачиваем фонтан.
• : Теперь вода перетекаетв среднюю ёмкость. Этот процесс можно назватьзарядкой фонтана. Потому что он работаетдо тех пор, пока вся вода снова не стечет в низ. Добавим немного воды чтобы замкнуть систему и можно наслаждаться результатом. Чем больше по объему будутваши бутылки - тем дольше будет работать фонтан. Его высота, зависит от разностиуровня воды в средней и
• : нижней ёмкости. Чем эта разность больше– тем выше бьёт фонтан. Ну что ж, теперь главныйвопрос – возможно ли сделать так - что бы фонтан бил вечно? А почему нет? Для этого всего лишь нужнообеспечить круговорот воды. При этом конструкция предельноупрощается. Оставляем только нижнююбутылку и верхнюю чашу.
• : Трубка из которой бьётфонтан идет в самый низ. А по второй трубке, водапросто сливается обратно. Вот и всё, цикл замкнулся. Заливаем воду. Закрываем крышку. И запускаем фонтан, добавляянемного воды в верхнюю чашу. Давление воздуха внутрибутылки возрастает и выталкивает
• : воду наружу. Уверен, многие из вас скажут,что это невозможно. Да, если только вы не знаетеодин маленький секрет. А весь фокус в том, что трубкапо которой вода сливается вниз, должна быть чуть-чутьтолще той по которой вода фонтанирует вверх. Таким образом, поддерживаетсястабильная циркуляция воды по системе.

Фонтан Герона генератор. Фонтан Герона

Фонтан Герона  — придуманный Героном Александрийским остроумный прибор, служащий одним из образчиков знаний древних (за 200 лет до н. э.) в области гидростатики и аэростатики .

Прибор состоит из трёх сосудов , помещённых прямо один над другим и сообщающихся между собой: два нижних закрытые, а верхний имеет форму открытой чаши, в которую наливается вода, а также и в средний сосуд, через отверстие в дне чаши, потом закрываемое. По открытой трубке, идущей от дна чаши почти до дна самого нижнего сосуда, вода течёт из чаши вниз и, сжимая находящийся там воздух, увеличивает тем его давление . Нижний сосуд сообщён со средним посредством открытой трубочки, начинающейся в верхнем дне его и идущей до верхнего дна среднего сосуда, так что находящийся здесь над поверхностью воды воздух также сжимается. Производя давление на воду, воздух заставляет её подниматься из среднего сосуда по особой трубке, проведённой почти от его дна в верхнюю чашу, где из конца этой трубки, возвышающейся над поверхностью воды, и бьёт фонтан. Высота фонтана, в идеальных условиях, равна разнице уровней поверхности воды в среднем и нижнем сосудах. Но трение жидкости, движущейся в трубках, и другие причины уменьшают высоту фонтана. Вода фонтана, падающая в чашу, течёт из неё по трубке в нижнее отделение прибора, где уровень воды постепенно повышается, и потому высота давящего столба, измеряемая от названного уровня до уровня воды в чаше, постепенно уменьшается; уровень же воды в среднем сосуде, по мере расходования воды фонтаном, понижается. По этим двум причинам высота фонтана постепенно убывает и, наконец, движение воды прекращается. Фонтан Герона очень прост в изготовлении.

Столб воды в верхнем сосуде до её поверхности в нижнем, создает избыточное давление в нижнем сосуде. Сжатый воздух из нижнего сосуда передает полученное давление в средний сосуд, тем самым оказывая давление на воду. Далее вода поднимается в третий сосуд и вырывается фонтаном вверх.

СПб., 1890—1907.

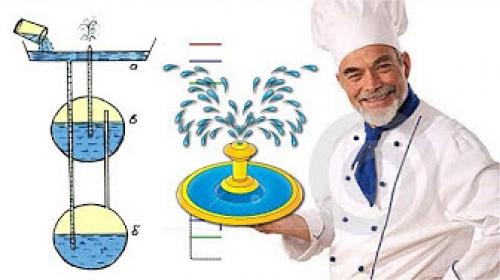

Фонтан Герона расчет. "Вечный" фонтан Герона

Вещей, которые способны работать самостоятельно, без внешнего источника энергии, не так уж и много, и особое место среди них занимает фонтан Герона. Его основным достоинством является то, что он работает благодаря естественным законам природы, не затрачивая при этом сторонней энергии. На самом деле все не совсем так – это не вечный двигатель и уж тем более не источник дармовой энергии. Такому фонтану нужна регулярная «перезарядка» – в зависимости от конструкции, она может потребоваться через каждые 15-50 минут. В принципе, это несложная процедура, которая потребует от человека поменять местами пару емкостей.

Фонтан Герона - это диковинный декор, работающий без электричества. Это интересное "сооружение" можно сделать самостоятельно в домашних условиях и удивить своих друзей.

Древнеарабские рукописи донесли до нас рассказ об удивительных творениях античного изобретателя Герона Александрийского. Одно из них — красивая чудо-чаша в храме, из которой бил фонтан. Нигде не было видно никаких подводящих труб, а внутри — механических устройств. Откуда же бралась вода? Почему устремлялась вверх?! Даже современный человек удивился бы. Ведь это вопреки закону всемирного тяготения! Но увидеть прапраправнука героновского фонтана можно было на недавней выставке научно-технического творчества молодежи. Среди ее экспонатов демонстрировался сосуд, очень похожий на древнюю чашу. Из него тоже фонтанировала вода. Сосуд можно было потрогать, взять в руки… Но как и откуда бил фонтан — оставалось секретом. Чудо? — Нет, — ответил автор игрушки Виктор Жигунов. И объяснил нам принцип действия на простейшей модели.

А тут вам объяснит принцип работы фонтана Герона Александр Пушной в начно-популярной передаче "Галилео. Эксперимент. Фонтан Герона"

Именно независимой работой интересен фонтан Герона. Многие современные юные исследователи часто пытаются создать такой аппарат своими руками. Как это сделать, можно посмотреть в роликах и почитать на других сайтах, где подробно показан алгоритм создания фонтана Герона из разных подручных средств.
