Хотя сварка арматуры для фундамента более трудоемка, чем вязка, полностью отказаться от нее невозможно. На больших стройках при возведении многоэтажных домов нельзя обойтись без сварки. Фундаменты таких сооружений несут увеличенные нагрузки, поэтому и требования по прочности предъявляются соответствующие. Чтобы арматуру для фундамента варить, используют специальные марки изделий – А400С или А500С. Диаметр прутков находится в пределах 3-5 сантиметров. Для работ применяется контактная точечная сварка. Учитывая тот факт, что при перегреве металла происходят изменения структуры, вызывающие ослабление прочностных характеристик, желательно, чтобы сварка арматуры для фундамента проходила на специализированных предприятиях либо проводилась на стройплощадках квалифицированными сварщиками.

При сварке у арматуры снижается прочность и нарушается внутренняя структура

Изготовление сварных каркасов в промышленных условиях проводится в несколько этапов:

• отделом технического контроля проводится проверка качества материалов, которые планируется использовать при изготовлении каркаса. Отбраковывается материал, не соответствующий требованиям стандартов и техническим условиям;
• круглый прокат из стали Ст.0 или Ст.3, предварительно очищенный от ржавчины, грязи, подвергают правке, разметке, резке на заданную величину. Проводится зачистка элементов абразивным инструментом;
• заготовки соединяются в плоскую конструкцию. Точечная сварка арматуры производится при диаметре заготовки до 26 миллиметров. При работе с арматурой увеличенного диаметра происходят деформации конструкции от сильного нагрева при сварке. Чтобы избежать искривлений, элементы слегка прихватывают;
• с помощью специальных кондукторов, плоские элементы устанавливаются вертикально друг над другом на расчетном расстоянии. Кондукторы изготавливают с высокой степенью точности – отклонения от заданных параметров не превышают трех миллиметров;
• производится предварительная связка элементов;
• проверяется соответствие пространственной конструкции техническому проекту, корректируется вся сборка в целом, определяется необходимая длина сварочных швов. Во избежание деформаций элементов от перегрева четко определяется последовательность сварки соединений;
• окончательно сваривают пространственную конструкцию.

Вязать или варить арматуру для фундамента сп. Что лучше — вязать или варить арматуру

Что лучше — вязать или варить арматуру для фундамента

Без арматуры не обходится не одно маломальское строительство. Арматура используется в качестве армирования для фундаментов, при строительстве стен и перекрытий.

По отдельности — арматура представляет собой длинные металлические прутки, которые в процессе сборки металлокаркаса соединяются один с другим. Существует несколько способов соединения арматуры — проволокой и сваркой. Каждый из них имеет свои преимущества и недостатки.

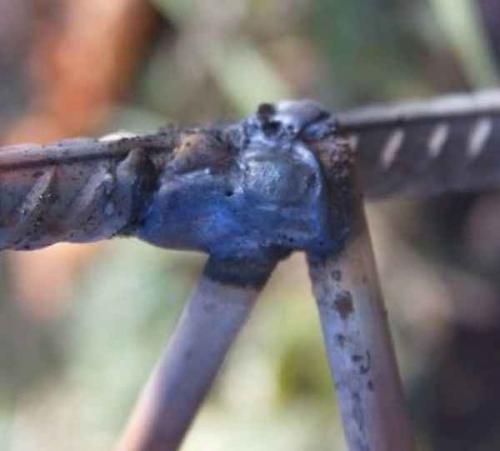

К примеру, не рекомендуется сваривать арматуру для фундамента, поскольку в зоне сварочного шва происходит серьёзное изменение структуры металла. В свою очередь это приводит к падению прочности и созданию неподвижного соединения. В случае каких-либо подвижек фундамента, армирование может попросту лопнуть на сварном шве.

В чем преимущества сварки арматуры

Несмотря на главный недостаток сварки арматуры, многие все-таки прибегают к этому способу соединения.

При соблюдении правильной технологии, сварка арматуры для фундамента имеет ряд неоспоримых преимуществ, а именно:

• Создаётся надежное и полностью неразъёмное соединение;
• Повышаются ударопрочные характеристики металлоконструкции;
• Сварные изделия практически не поддаются деформации в процессе эксплуатации;
• Конструкция обладает максимально возможной температурной стойкостью;
• Металлоконструкции отлично сохраняют свою форму долгий период.

К недостаткам сварки арматуры в строительстве можно отнести то, что это довольно дорогостоящий способ создания неразъёмных соединений. Зачастую на стройке нет электричества, поэтому для сварки арматуры приходится использовать генераторы, что существенно увеличивает стоимость строительства.

Так же, как было упомянуто выше, при несоблюдении правил и технологии сварки арматуры, соединение может получиться непрочным, что приведёт к его деформации со временем. Чтобы варить арматуру нужно иметь опыт и знания, поэтому не каждый сварщик способен на 100% справиться с этой задачей.

В чем преимущества вязки арматуры

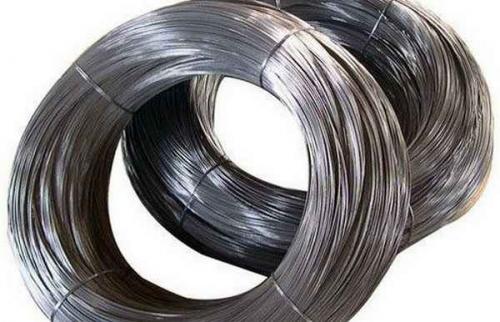

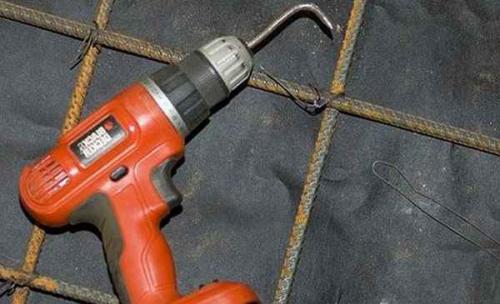

Более дешевым способом соединения арматуры является вязка проволокой. Это самый дешевый и быстрый способ соединения, который не требует специальных знаний.

К тому же, вязка арматуры имеет и ряд других преимуществ:

• В частности это самый безопасный способ соединения;
• Быстрый способ, поскольку не нужно подгонять арматуру и подготавливать её к свариванию;
• Соединение обладает небольшой подвижностью, поэтому при просадке фундамента металлокаркас останется целым, даже если его и поведёт, чего нельзя сказать о сварке;
• Вязать арматуру для фундамента можно без источника электропитания. То есть, такой способ отлично подходит для тех объектов, которые не подключены к линиям электроснабжения;
• Металлоконструкции из арматуры обладают меньшим весом, чем при сварке.

Варить или вязать арматуру — зависит от множества факторов. И тот, и другой способ допускается использовать в строительстве, но есть определённые нюансы. Отталкиваясь от всех вышеперечисленных факторов, каждый сможет найти для себя какое-то верное решение.

Можно ли вязать арматуру пластиковыми хомутами?

Почему вязка арматуры пластиковыми хомутами считается ненадежной

Соединение арматуры в точках пересечения – ответственное мероприятие, которое регламентируется СНиПом – строительными нормами и правилами. Профессиональные строители подходят к этому вопросу прямолинейно – есть правила – мы их исполняем.

В СНиПе написано, что соединять точки пересечения арматуры при изготовлении решетки необходимо вязальной проволокой. В классификаторе профессий существует определение «вязальщика».

Специалист данного профиля при вязке арматуры должен соблюдать ряд правил, которые позволят создать пространственную решетку железобетонного изделия или узла, согласно заданным проектировщиком параметрам.

Пластиковые хомуты выпускаются различных типоразмеров и характеристик, ключевые из которых:

• химическое качество материала (нейлон, полиамида);
• устойчивость стяжки к ультрафиолету;
• температурный диапазон применения;
• выдерживаемые нагрузки.

Народная смекалка с момента появления хомутов на строительном рынке пытается, невзирая на цену эксперимента, применить пластиковые стяжки при вязке арматуры. Казалось бы – чисто, быстро, аккуратно, прочно, даже красиво.

Тем не менее десятилетия активного использования стяжек в строительстве, пока не позволили внести их в список материалов, допущенных при изготовлении ответственных железобетонных конструкций.

Т.е., несмотря на многочисленные практические эксперименты частных застройщиков, в надзорном строительстве, когда юридическую ответственность за последствия будут нести конкретные исполнители, соединение арматуры пластиковыми хомутами считается ненадежным.

Причины, по которым пластиковые стяжки не допущены к использованию в качестве соединительных элементов арматурной решетки:

1. Линейный температурный коэффициент расширения пластика значительно отличается от значений этого параметра у бетона, стали, стеклопластиковой композитной арматуры (нейлон – шестикратно, полиамид – семи). При замерзании и нагреве готового фундамента, плиты перекрытия, железобетонного изделия, многочисленные с течением времени сжатия и расширения элементов в точке соединения арматуры, места соединенные пластиковым хомутом будут окружены микротрещинами. Для ответственных работ, фундамент и плиты перекрытия к ним относятся, не допускают использование ржавой арматуры. Правила требуют наличия сплошного бетонного слой не менее 50 мм от края плиты. Влага, впитываемая поверхностным слоем бетона, не сможет привести к коррозии арматуры при соблюдении глубины «упрятывания» арматуры. Температурное сжатие и расширения стяжки не совпадающее с общей массой ЖБИ – основания причина не принятия их СНиПами.
2. Вязальная проволока, регламентируется по толщине и количество слоев, при вязке ответственных узлов , и подразумевается всегда стальная, с заведомо известными характеристиками. Пластиковые хомуты имеют широкий разбег как в номенклатуре (длина, ширина, тип замка), так и в материале начального полимера. Добиться стабильного качества требуемых характеристик у стяжек различных производителей – невозможно. Что при использовании большого количества хомутов (сотен и тысяч даже на одном объекте), обязательно приведет к разнице их характеристик, возможно, не заметных внешне. В этом случае, пластиковые хомуты могут разорваться даже на этапе заливки бетона, что приведет к недопустимому нарушению пространственной решетки арматуры.
3. Строительная сфера в части регламентации строительных материалов консервативна в первую очередь потому , что её конечная цель – строительство объектов на десятилетия. И несоблюдение даже мелких требований, в конечном итоге, через много лет эксплуатации, может привести к разрушению конструкции. Будет очень интересным провести контрольное «вскрытие» фундамента или плиты перекрытия через 20-30 лет, где арматура была связана пластиковыми хомутами. Есть основания полагать, что и коррозия арматуры будет большей, и увеличится «пористость» бетона не только вокруг места соединения, но и распространяясь от него в стороны вдоль арматуры.
4. Работа с пластиковыми хомутами на морозе приводит к их разламыванию.

Как соединить два фундамента между собой. Основные этапы проведения соединения фундаментов

Этапы, которые выполняются последовательно при соединении двух фундаментов, заключаются в следующем:

Варианты примыкания фундаментов пристройки по схеме незамкнутого (а, б, в, г) и замкнутого (д) контуров: 1 – существующий дом; 2 — пристройка.

Оборудование траншеи для нового фундамента на одинаковом уровне по сравнению с уровнем основания нового дома. Выкапывать ров следует частями, а не по всей длине, иначе грунт будет оголенным, что приведет к деформации действующих бетонных оснований.

Старая постройка может быть укреплена с помощью наклонных подпорок, а укрепить старый фундамент дома можно с использованием арматуры. Для этого необходимо пробурить несколько специальных отверстий, в которые закрепляют изделия из металла. Между устраиваемым и новым основанием закладывается толь или рубероид.

В случае необходимости изменения глубины фундамента, устраивают специальные уступы, высотой, не превышающей 50 см. Устройство первого уступа осуществляют, соблюдая расстояние около 1 м от того фундамента, который уже есть. Затем выполняются работы по оборудованию траншеи глубиной, равной основанию.

Далее следует сравнять новый ров и очистить его от камней, земли и иных примесей. Это делается для последующего соединения фундаментов на одинаковом уровне. После этого подготавливается опалубка, которую сбивают, используя деревянные доски размерами, соответствующими высоте и ширине будущего фундамента сооружения.

Установив опалубку, утрамбовывают подготовленную под существующий фундамент траншеи щебень и заливают бетоном основание. Возведение фундамента, включающего два слоя бетона, является более выгодным. Верхний из слоев бетона будет более жестким, а нижний – более пластичным. Бетонные слои заливают с максимальной плотностью так, чтобы зазоров на стыке двух фундаментов не оставалось. В данном случае просадка основания уменьшится.

После того как бетон основательно застыл, опалубку снимают. Перед началом возведения пристройки фундаменту необходимо дать выстояться.

Соединение двух фундаментов может осуществляться на основе принятия одного из двух решений:

Схема жесткого соединения основания дома и пристройки.

Отдельно возводить пристройку и делать связку нового фундамента со старым.

Жестко объединить новый фундамент с основанием жилой постройки.

Выбор того или иного решения связан с тяжестью пристраиваемого сооружения и состояния грунта на участке. При равномерной почве дом не даст усадку, иначе постройка отдельного основания, связанного с предыдущим, вступит в контакт со старым, преодолевая наличие деформационного шва.

Выполнение полноценного жесткого соединения оснований с целью создания единой конструкции – довольно трудоемкий процесс.

Если возможно прогнозирование осадки нового фундамента при наличии непучинистого или слабопучинистого грунта, то жесткое соединение наиболее приемлемо. Оно подходит и тогда, когда запланировано возведение пристройки дома с двумя и более этажами под одну крышу, чтобы в итоге получилась одна конструкция.

Как гнуть арматуру для фундамента своими руками. Для чего необходимо гнуть арматуру и как это лучше сделать

Как известно, бетонные конструкции плохо переносят нагрузки на изгиб, под воздействием которых они начинают разрушаться. Чтобы избежать таких негативных последствий, бетонные конструкции укрепляют при помощи каркасов из стальных прутков, а с недавнего времени для этих же целей стали использовать и композитную арматуру. Без армирующего каркаса почти невозможно сделать надежный фундамент для любого строения, а также бетонные конструкции, испытывающие в процессе эксплуатации механические нагрузки.

Наиболее слабыми местами в любом арматурном каркасе являются места стыков прутков, что особенно актуально для угловых соединений, создание которых путем пересечения прямых арматурных прутков является серьезным нарушением технологии.

Усиление арматурного каркаса посредством гнутых стержней

Угловые участки армирующего каркаса, сформированные таким неправильным образом, значительно ослабляют бетонную конструкцию и могут привести к ее расслоению. Именно поэтому для подобных соединений необходимо гнуть и укладывать арматуру таким образом, чтобы на каждый примыкающий к ней пруток образовывался нахлест величиной минимум 80 см. Гнутые арматурные элементы используются не только для создания каркасов для фундамента, их также применяют в качестве соединительных элементов, которые эксплуатируются под воздействием растягивающих нагрузок (крюки различного назначения, лапки и др.).

О том, как согнуть арматуру таким образом, чтобы она при этом не лишилась своих первоначальных прочностных характеристик, знают только специалисты. При этом важно иметь в виду, что своими руками допускается гнуть только арматуру из металла, но не из композитных материалов (информацию о том, чем резать стеклопластиковую арматуру, можно найти в конце статьи).

Минимальный радиус загиба арматурных стержней

Гибку арматуры для получения надежного каркаса для фундамента следует выполнять только механическим способом, избегая образования острых углов в месте изгиба. Радиус закругления прутков, который формируется в месте изгиба, должен иметь величину в интервале 10–15 диаметров самого изделия.

Те, кто выполняет гибку арматуры своими руками, часто совершают следующие грубые ошибки:

• делают надпил или надрез места сгиба, чтобы облегчить себе работу (такой надрез, нарушая структуру металлического прутка, значительно ослабляет конструкцию каркаса);
• место, где необходимо выполнить изгиб, предварительно нагревают при помощи паяльной лампы или помещая пруток в костер.

После выполнения надреза или нагрева прутка в домашних условиях его обычно гнут при помощи подручных средств – кувалды, молотка, куска трубы и др. Естественно, что все подобные процедуры приводят к ослаблению и разрушению арматурной конструкции. Чтобы сохранить ее прочностные характеристики, гнуть элементы, из которых она состоит, необходимо только в холодном состоянии и не нарушая целостности их структуры, ели это дополнительно не оговорено в проектной документации.

Обвязка арматуры для фундамента. Какие схемы существуют?

Существует две установленные схемы продольной установке арматуры:

• В четыре прута;
• В шесть прутьев.

Если принять ширину основания для фундамента более чем 500 мм, то используется вторая схема. Это зависит от норм, которые предписывают рядом расположенные стержни укладывать с интервалом 400 мм друг от друга.

Боковая продольная арматура должна отходить от бетонных стенок на 50-70 мм. Это способствует сохранению защитного слоя бетона на каркасе.

При возведении фундамента любой высоты применяется два пояса армирования:

• Верхний.
• Нижний.

Типовые схемы по устройству углов и Т-образных примыканий применяются хомуты:

• В виде «Г» элементов.
• В виде «П» элементов.

На рисунке изображен чертеж схемы армирования ленточного фундамента с применением Г и П элементов:

Гнутые элементы должны быть продолжением основных продольных прутьев и «наслаиваться» на них на 600-700 мм, но не короче 50 диаметров арматуры. Шаг арматуры в местах расположения углов вычисляется по соотношению: 0,75 х высоты фундамента.

Детальная информация по армированию содержится в СНиП 2.03.01-84 и СНиП 2.02.01-83 .

Выбор и расчет

При армировании необходимо использовать арматуру класса АIII. Она отличается рифленой поверхностью. Ее применяют для продольных и поперечных хлыстов, а также в упрочнении углов.

Такой тип, по сравнению с гладкой, имеет лучшую сцепляющую способность с бетоном. Гладкие класса АI применяют для вертикальных элементов.

Допустимо применять только горячекатаную сталь марок:

• Ст3кп;
• 35ГС;
• 35Г2С;
• 32Г2Рпс;
• 22Х2Г2АЮ;
• 22Х2Г2Р;
• 80С;
• 20ХГ2Ц.

В настоящее время помимо стандартных металлических прутков применяют арматуру из стеклопластика. Ее прочность выше, чем у стальной. Но такой тип чаще используется в крупногабаритном строительстве для уменьшения нагрузки.

Упрощенный план расчета:

1. Чтобы рассчитать сечение рабочих прутьев необходимо взять 0,1% площади сечения фундамента, а именно, для фундамента длиной:
   • менее 3м применимо сечение в 10мм;
   • более 3м — сечение необходимо применять не менее 12 мм, но не более 40 мм.
2. Горизонтальная арматура составляет более 25% толщины рабочего прутка (минимальное значение 6 мм).
3. Вертикальные стержни рассчитываются согласно высоты фундамента:
   • менее 0,8м принимается сечение в 6мм;
   • более 0,8м принимается сечение в 8мм и более.

Данные формулы применимы только при возведении небольших построек. Габаритные строения в соответствие со СНиП требуют учитывать запас арматуры для обеспечения достаточной прочности.

При планировании постройки в три этажа и выше, либо при наличии подвижных грунтов, предпочтительнее заказать расчет и схему в специализированной строительной фирме.
