Виды и проектирование вентиляции коттеджа.

09.03.2018 в 01:00

Владельцы загородных домов сейчас стремятся полностью использовать преимущества современных энергосберегающих технологий.
Это приводит к тому, что воздухообмен между помещениями и улицей затрудняется или практически полностью прекращается. Изоляция от окружающей среды помогает сберегать тепло, но вредно влияет на здоровье.
По существующим санитарным нормам каждый человек, находящийся в закрытом помещении, должен быть обеспечен определенным объемом свежего воздуха.
Виды и проектирование вентиляции коттеджа.
Кроме того, из комнат нужно выводить старый воздух, пропитанный углекислым газом, различным испарениями и влагой.
Поэтому еще во время проектирования коттеджа разрабатывается способ вентиляции помещений.
Прежде чем приступать к проектированию системы вентиляции своего коттеджа, нужно почерпнуть хотя бы немного теории. Например, полезно узнать про все способы, которыми можно обеспечить проветривание коттеджа.
По большому счету систем кондиционирования всего две:
Естественная;.
Принудительная.
Они способами отведения и завода воздуха отличаются.
Естественная состоит из проходящих по коттеджу вентканалов и отдушин. Система работает за счет самопроизвольного тока воздуха, движущегося за счет разности температур на двух концах воздуховодов.
Хорошо рассчитанная естественная вентиляция позволяет полностью обеспечить коттедж свежим воздухом.
Вентиляцию этого типа легче всего собрать своими руками, так как в этом случае не нужны электрические работы и установка автоматики. Монтаж естественной вентиляции не требует больших финансовых затрат.
Единственный ее недостаток в том, что при ветреной погоде в каналах может появляться обратная тяга, и тогда в комнаты попадет уличная пыль.
Естественная вентиляция не подходит для помещений коттеджа, в которых установлен бассейн или оборудована сауна.
Принудительная вентиляция тоже состоит из отдушин и вентканалов, но в них ставят дополнительно климатическое оборудование, работающее на электричестве.
Принудительное кондиционирование коттеджа позволяет не только проветривать помещение, но еще и управлять параметрами воздуха.
В принудительной вентиляции воздух нагревается или охлаждается, фильтруется, а при необходимости увлажняется или осушатся. Поэтому данный способ вентиляции пригоден для любых помещений коттеджа - жилых и подсобных.
Система принудительной вентиляции подходит для любых помещений: жилых и подсобных, включая бассейны и бани.
Недостаток принудительного кондиционирования в том, что придется вложиться не только в монтаж воздуховодов, но и в закупку электроприборов и автоматики, которые стоят недешево, как практически любое климатическое оборудование.
Сократить расходы можно, если установить электроприборы только на приточный или только на вытяжной канал.
Проектирование вентиляции коттеджа.
После того как будет выбран тип вентиляции, приступают к расчетам. Существуют компьютерные программы, готовые таблицы и онлайн - калькуляторы, помогающие вычислить длину и диаметр вентиляционных каналов, но можно и просто сделать чертеж на бумаге и сделать расчеты вручную.
В расчетах нужно руководствоваться строительными нормами и правилами 2. 04. 05-91.
Самостоятельные расчеты будут иметь некоторую погрешность, поэтому если предполагается сложная схема, то лучше после ее составления посоветоваться со специалистом, который сможет указать на видимые дефекты проекта.
Естественное вентилирование.
В основу расчетов закладывают нормы воздухообмена для помещений различного назначения. Чтобы в доме жилось комфортно, воздух в нем должен смениться несколько раз в час.
Точный показатель от назначения помещения зависит. Так, на каждый квадратный метр жилой комнаты достаточно подавать 3 м 3 воздуха в час.
В кухнях этот показатель выше - 6 - 8 м 3, в туалетах - 8 - 10 м 3/ч. меньше всего требуется воздуха в кладовых - там достаточно одного кубического метра воздуха в час.
Из этих цифр видно, что диаметр вентиляционного канала будет меняться в зависимости от назначения комнаты, так как объем поступающего воздуха напрямую зависит от этого показателя.
При невозможности сделать точные расчеты можно ориентироваться на следующие цифры: практика показывает, что в помещении площадью меньше 40 квадратных метров при естественной вентиляции достаточно сделать 12-ти сантиметровые вентиляционные каналы - они позволяют полностью сменить воздух в комнате дважды в час.
Лишь в том случае, если устанавливается система принудительного кондиционирования, то потребуется расчет мощности вентиляторов.
Для этого нужно найти объем кждой комнаты, умножить на кратность воздухообмена и просуммировать. Полученная цифра подскажет, вентилятор какой мощности потребуется.
При длинных и изогнутых каналах для предотвращения потери давления подбирают воздуходувы с 10% превышением мощности.
Как рассчитывается система вентиляции:
Высчитывают воздухообмен для каждой комнаты и суммируют - это подскажет мощность установки;.
Подбирают из таблиц диаметр приточных вентканалов;.
Аналогично рассчитывают диаметр вытяжки, учитывая, что мощность вытяжной вентиляции должна быть несколько больше приточной (на 10%) - это позволяет эффективно удалять из помещения отработанную атмосферу.
Далее на бумаге рисуется схема, на ней отмечают отдушины, входные и выходные каналы.
Примечание: отдушины проектируют над окнами, а вытяжные воздуховоды - в стенах кухни, ванной и санузла.
Этапы монтажа вентиляции в коттедже.
Вентиляцию обычно монтируют еще при строительстве коттеджа. Но если дом уже стоит, ничего не остается, как вести монтаж в уже готовом объекте. При этом возрастает сложность и размер работы.
Монтаж ключевых элементов системы кондиционирования - каналов - необходимо вести в стенах, что трудно или невозможно сделать, когда строительство коттеджа уже завершилось.
В уже построенном доме приходится делать своими руками проемы для вентканалов, а затем, чтобы их скрыть, создавать декоративные элементы на стенах.
Остальное вентиляционное оборудование можно установить даже после финишной отделки комнат, но с громоздкими каналами придется повозиться. Обычно, чтобы они не портили интерьер, их прячут в гипсокартонные короба.
Монтаж системы кондиционирования коттеджа своими руками поэтапно:
Под окнами пробивают отверстия под воздушные клапаны - в пластиковых окнах клапаны зачастую уже установлены в саму раму;.
В межкомнатных дверях над нижней кромкой полотна просверливают продух и маскируют его декоративной решеткой;.
В кухне, ванной и туалете сверху просверливают продух, в который вставляют конец вентиляционной трубы - проем для забора воздуха должен оказаться приблизительно на 25 сантиметров ниже потолочного перекрытия;.
Канал закрепляют на стену хомутами;.
Чердачную часть трубы утепляют;.
Верхнюю часть отводного вентканала выводят над крышей дома и устанавливают дефлектор, защищающий от дождя и пыли;.
В начале вентканала, непосредственно в помещении, устанавливают вытяжной вентилятор (по желанию);.
Входные и отводные отверстия декоративными панелями прикрывают.
Монтаж принудительного кондиционирования состоит из тех же этапов, но объем работ будет несколько больше:
На чердаке размещают и закрепляют охлаждающее и подогревающее оборудование;.
К оборудованию подсоединяют фильтры;.
В стенке пробивают проход и устанавливают воздухозаборный канал, подсоединяют его к климатическому оборудованию;.
Изнутри помещений перфоратором просверливают проемы в потолке для отводящего канала;.
На чердаке монтируют вентканалы и подводят их к проемам в потолке кухни, ванной и туалета;.
Трубу заводят с чердака в комнаты, концы закрывают диффузорами. Самая сложная схема монтажа в домах с двумя - тремя этажами. В этом случае вентиляционные трубы закрепляют на потолке и выводят их к основному каналу, вертикально проходящему через все этажи.

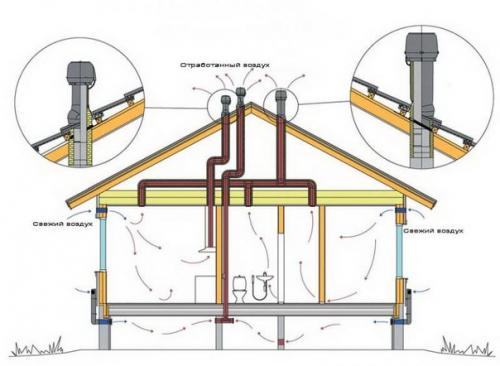

Виды и проектирование вентиляции коттеджа. 01

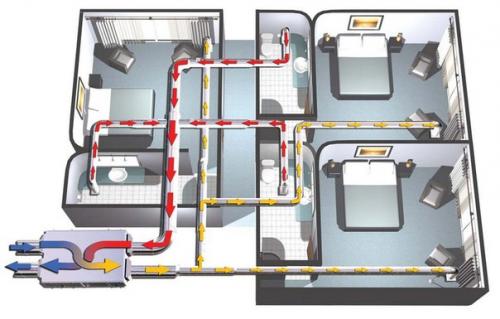

Виды и проектирование вентиляции коттеджа. 02

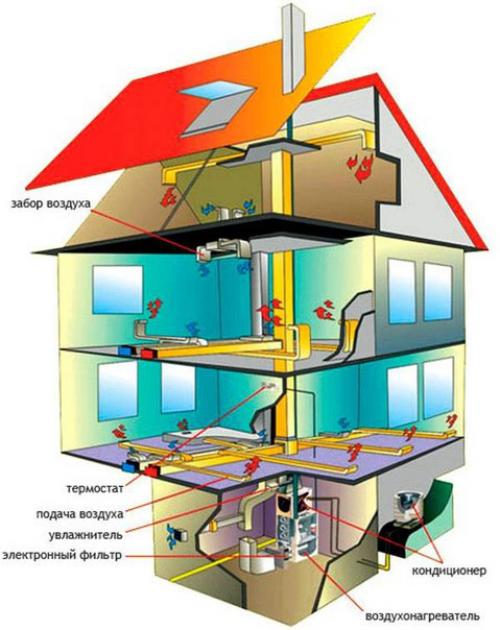

Виды и проектирование вентиляции коттеджа. 03

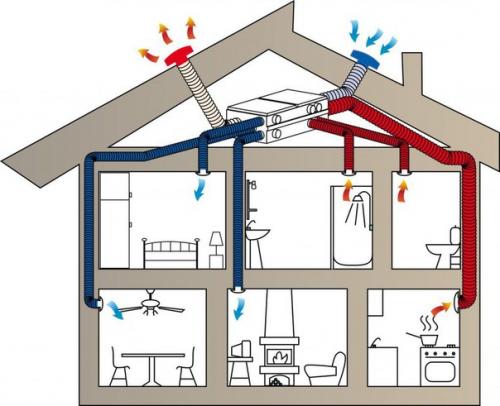

Виды и проектирование вентиляции коттеджа. 04

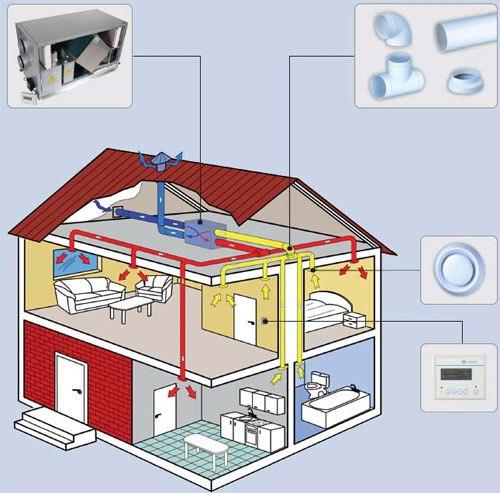

Виды и проектирование вентиляции коттеджа. 05

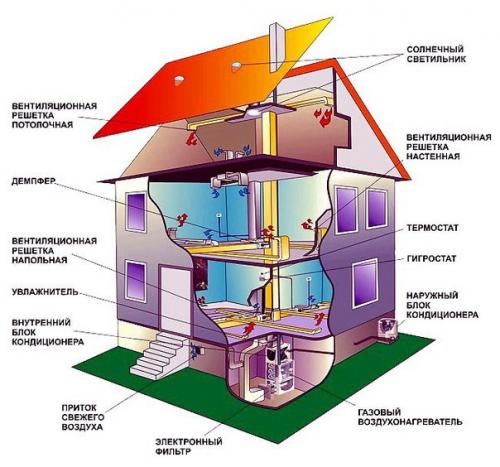

Виды и проектирование вентиляции коттеджа. 06
