Проектирование канализационной системы.

07.06.2017 в 15:55

Частный дом постепенно перестает ассоциироваться с простой деревенской избой и удобствами за ее пределами. Сейчас уже при строительстве дома начинают проектировать всю сеть водоотведения. Но возможным является проведение канализационной сети и в готовом доме.
Перед монтажом всех элементов канализации сначала составляют ее схему. Лучше сделать чертеж, благодаря которому вы сможете избежать совершения ошибок при обустройстве системы отведения бытовых стоков.

Прежде чем приступить непосредственно к составлению схемы водоотведения, необходимо определиться с условиями, в которых будет работать канализация. Для этого надо ответить на ряд вопросов.
Нужно ли будет производить сбор стоков и их очистку или же есть возможность подключения к централизованным канализационным сетям.
Каков будет объем принимаемых и перерабатываемых сточных вод? Этот показатель от количества проживаемых в доме человек зависит.
Как часто будут пользоваться домом, а значит и канализацией?
На какую глубину промерзает почва в зимний период? Это необходимо знать, чтобы правильно заглубить выпуск канализации или место соединения внутренней и внешней канализации и всех внешних труб.
На какой глубине залегают грунтовые воды?
Не создаст ли местный ландшафт трудностей для перемещения стоков самотеком? В том случае, если да, то необходимо учесть установку циркулярного насоса для принудительного течения сточной воды.
Внимание! Только в том случае, если будут установлены автономные очистные сооружения, то какого типа? При выборе накопителей и очистных сооружений необходимо учитывать возможность подъезда ассенизаторской машины для откачки, а также особенности грунта. Так, на участке, где земля хорошо пропускает воду (песчаные и супесчаные грунты), возможна установка фильтрующих колодцев.
Какое сантехническое оборудование планируется установить в доме?
Где будут проложены все трубы: будут ли они спрятаны в пол или проложены над ним. В первом случае не будет нарушен интерьер дома. Плюсом второго является легкая доступность для ремонта и ревизии.
Важно учесть и тип водоснабжения: местные колодец/скважина или центральный водопровод.
Что должен включать в себя проект канализационной системы.

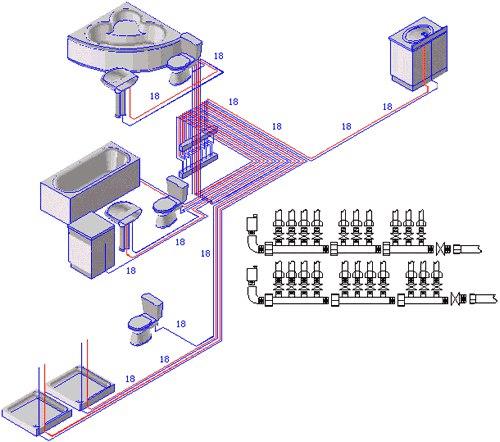

Составленный проект в идеале представляет собой подробную аксонометрическую схему элементов всех планируемых канализационных разводок с указанием:
Количества необходимых материалов и их размеров;.
Местоположения и числа планируемого санитарного оборудования, отходящих от него труб, а также стояка;.
Участков с поворотами трубопроводов;.
В том случае, если необходимо, насосного оборудования;.
Мест прохождения труб и установки колодцев для наружных сетей.
Внутренняя канализационная система.

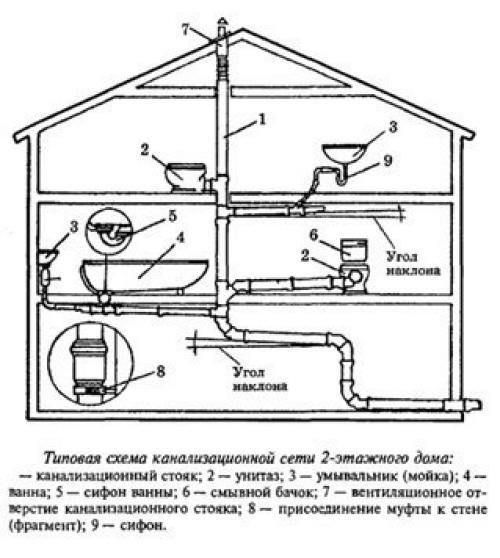

Внутридомовая канализационная сеть включает в себя одну или несколько центральных вертикальных труб, или стояков, к которым подходят горизонтальные трубы меньшего диаметра. По ним сточная вода движется самотеком или под действием циркуляционного насоса от умывальников, ванной, унитаза и т. д. после стояка хозяйственно-бытовые отходы перетекают в трубы еще большого диаметра, которые соединяются либо с центральной канализационной системой, либо с частной домовой системой сбора, а возможно, и обработки сточных вод.
Нюансы проектирования и установки канализации внутри дома.
Для правильной работы канализации требуется разработать и реализовать такой проект, в котором учтены определенные правила.
Кухню и санузлы, места нахождения другого санитарного оборудования лучше располагать рядом и как можно ближе к месту выхода канализационной трубы из дома.
Наилучшим вариантом будет канализационная схема с одним стояком.
Не нужно ничего дополнительно подключать в трубу между унитазом и стояком, так как в ином случае при смыве будет происходить отсасывание воды из всех сифонов присоединенного сантехнического оборудования. Остальные санитарные приборы могут выходить в общую подводную к стояку трубу.
В самотечной системе необходимо соблюдать уклон при установке отходящих от оборудования труб. Для труб диаметром в пределах 50-80 мм наклон для каждого их метра должен составлять минимум 2 см, при диаметре более 80 мм - 3 см.
На кухонной канализационной трубе после раковины и посудомоечной машины обязательно предусматривают жироуловители.
Место присоединения унитаза должно быть ниже всех сантехнических устройств, расположенных на этаже. При несоблюдении этого правила при смыве стоки с унитаза появятся в сливном отверстии другого оборудования.
Необходимо избегать колен и поворотов канализационных труб, если это возможно, так как именно в этих местах засоры случаются чаще всего.
Когда без изгибов не обойтись, нужно спроектировать и сделать их максимально плавными. Так, для поворота трубы под прямым углом применяют два колена в 45 градусов или 3 колена в 30 градусов.
Выход канализации из дома должен определяться местом, где расположен вход в централизованные канализационные сети или внешние элементы сбора и очистки стоков.
Необходимо правильно выбрать трубы по размеру и материалу, из которых они изготовлены, а также другие элементы канализационной системы (фитинги, колена и т. д..
На этапе проектирования и подготовки нужно определиться с типом канализационной системы, которая может быть самотечной или принудительной с применением циркуляционного насоса.
Регламентирующий документ в проектировке и монтаже внутренней разводки является Снип 02. 04. 01-85 "Внутренний Водопровод и Канализация".
Какие материалы выбрать лучше.
Сегодня оптимальным и популярным вариантом являются трубы для канализации из поливинилхлорида и полипропилена, так как они просты в транспортировке и монтаже. Для дополнительной обработки стыков применяют герметик.

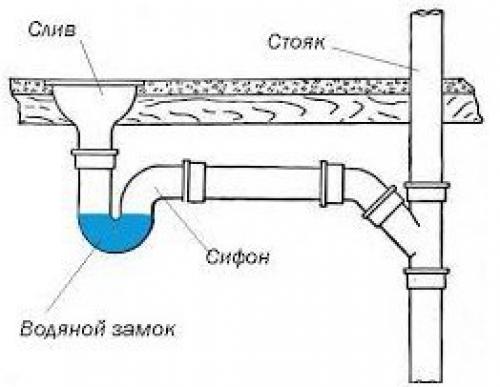

Для соединения санитарных приборов с отводящими трубами необходимо использовать сифоны в виде латинской буквы U, так называемые гидрозатворы. Такая форма способствует содержанию в изгибе сифона некоторого количества воды, создающей барьер для зловонных газов.
Гост дает определенные рекомендации по выбору размеров сливных труб в зависимости от вида прибора, от которых они отходят.
Прибор поперечное сечение труб для слива, мм.
Ванна 40.
Душ 40.
Унитаз 100.
Мойка 40.
Биде 30-40.
Мойка 30-40.
Ванна, мойка, душ (общий слив) 50.
Для обустройства стояка выбирают трубы диаметром 100-110 мм в следующих случаях:
Когда его устанавливают в двухэтажном доме;.
Когда в стояк поступает вода из унитаза.
В одноэтажном помещении, где нет унитаза, достаточно центральной вертикальной трубы диаметром 50 мм.
Длина трубы от унитаза до стояка не должны превышать 1 метра, а от раковины и другого сантехнического оборудования - 3 метров по прямой. При большем расстоянии берут трубы большого диаметра. Кроме того, на больших участках труб как внешней, так и внутренней канализации необходимо предусмотреть установку клапана, пропускающего воздух в систему.
Стояк и его вентиляция.
Так как стояк является центральным звеном всей внутридомовой канализации и связывает внутреннюю разводку с внешней, планирование его обустройства требует особого внимания. Кроме того, он выполняет функцию вентиляции системы. Поэтому необходимо учесть ряд нюансов.
Лучше всего стояк размещать в туалете, так как расстояние между стояком и унитазом должно быть самым минимальным.
Центральную вертикальную трубу следует оборудовать люком, который даст возможность проведения ее ревизии и чистки. Такие люки рекомендуется устанавливать на каждом этаже.
Стоит заранее продумать варианты шумоизоляции для стояков. Можно закрыть их минеральной ватой или обшить гипсокартоном.

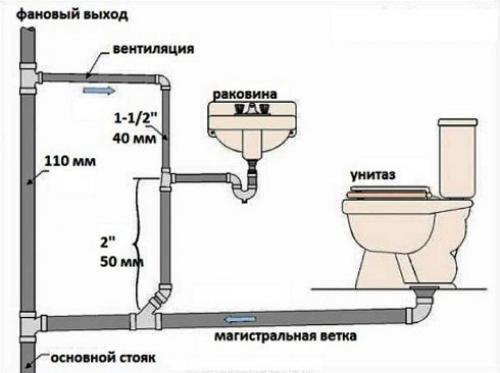

Обязательным условием является обеспечение вентиляцией стояков, так как ее отсутствие может привести к появлению запаха, опустошению сифонов и созданию разряжения в трубах во время слива. Чтобы избежать этих неприятностей, стояк выводят на крышу или чердак. Отверстие трубы частично закрывают, чтобы избежать попадания в нее мусора и осадков.
Ту часть стояка, которая выведена на крышу, называют Фановой трубой. Она находится обычно под небольшим наклоном и должна быть удалена от окон и балконов на 4 м.
Возможно, установить наверху стояка вентиляционный клапан, запускающий при необходимости воздух в систему труб и препятствующий выход из нее воды.
Внизу стояк соединяется с горизонтально направленными трубами такого же или большего диаметра. Они стоки уже за пределы дома выводят.

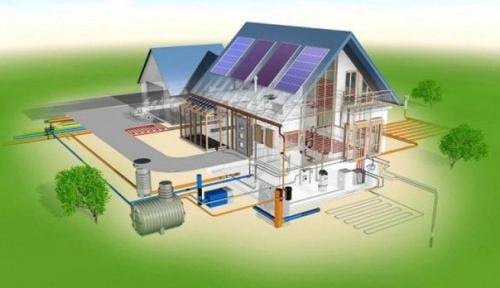

Внешняя часть канализации.
С места выхода центральной горизонтальной трубы от стояка за пределы дома начинается внешняя канализация.
Следующим этапом в разработке проекта канализационной системы частного дома является определение типа наружной канализации. Самым простым ее вариантом является отведение в центральную канализационную сеть.
Лишь в том случае, если это невозможно, то перед построением схемы наружной канализации необходимо определиться с типом автономной системы утилизации стоков.
Есть два основных варианта.
Локальные очистные сооружения (септики), позволяющие получить очищенную воду. Устройство их дороже, но эксплуатация более экономичная. В зависимости от вида септика, очищенная вода может быть сброшена на рельеф или собрана в накопитель, требующий откачки.
Установка емкости для сбора стоков, которые регулярно придется откачивать и утилизировать, вызывая ассенизаторскую машину.
Тип автономной канализации зависит от того, какой объем стоков необходимо утилизировать и как часто можно вызвать ассенизаторскую машину, от финансовых возможностей владельца дома, площади участка, особенностей грунта и т. д.
Так, септики с системой Фаст не требуют регулярного обслуживания и частой откачки осадка. В случае если речь о небольшом планируемом расходе воды и в условиях жестких материальных ограничений, можно просто запланировать обычную выгребную яму.
В любом случае, нужно учесть, что проектирование и устройство наружной канализационной системы производится при соблюдении правил.
Правила устройства наружной канализации.
В основе всех правил лежат требования строительных (Снип 02. 04. 03-85 "канализация. Наружные сети и сооружения") и экологических нормативов, гарантирующих получение безопасной и надежной наружной канализационной системы.
Выход из здания дома и залегание наружного трубопровода должны быть ниже того уровня, на который может промерзнуть грунт, на 30-50 см, так как даже дополнительное утепление не гарантирует, что трубы не будут повреждены в результате промерзания.
Местоположение на участке резервуаров автономной канализации строго нормируется от расположения жилого дома, источников питьевой воды и соседнего участка и от типа системы очистки. От дома минимальное расстояние до очистных систем должно быть следующим:
Для выгребной ямы - 15 м;.
Для переливного колодца - 12 м;.
Для септика - 5 м;.
Для станции биоочистки - 3 м.
Расположение автономной канализациирасположение автономной канализации.
Расположение автономной канализации.
От скважины или питьевого колодца сливной колодец должен быть удален минимум на 20 м, а от центрального водопровода - на 10 м.
Кроме того, для систем биологической очистки важно, чтобы расстояние от дома до них не было слишком большим во избежание остывания стоков. Ведь холодная вода может негативно сказаться на работоспособности активного ила.
Труба, ведущая от дома к резервуару должна проходить также под наклоном, величина которого рассчитывается по тому же принципу, что и для внутренней разводки. Однако на практике прибавляют еще 20-25 %. кроме того, труба по возможности не должна иметь изгибов и поворотов.
Особое значение придают прочности материала, из которого изготовлены наружные трубы, так как они должны выдержать давление грунта. Оптимальным вариантом является гофрированная пластиковая металлизированная труба. При этом ее внутренняя поверхность должна быть гладкой, чтобы избежать зарастания труб взвесями.
На этапе планирования наружной системы водоотведения необходимо также рассчитать, на какой глубине труба, выводящая стоки из дома, будет входить в резервуар автономной канализации.
Для этого применяют формулу h2=h1 l * k g, где:
h1 - глубина точки входа в колодец;.
h2 - глубина залегания места вывода трубы из дома;.
l - расстояние между домом и накопителем;.
k - коэффициент, показывающий уклон трубы;.
d - разница между уровнем входа и выхода трубы с учетом степени наклона участка.
Это общепринятые правила для разных видов автономной канализации. На сегодняшний день существует огромное разнообразие конструкции для местной очистки бытовых стоков, перед установкой которых разрабатывается отдельный проект.
Таким образом, весь процесс проектирования канализации частного дома включает в себя:
Определение количества, местоположения сантехнического оборудования;.
Выбор места для проведения центрального стояка и выхода внутридомовой канализации;.
Определение способа эвакуации сточных вод: центральная система водоотведения или придомовая канализация;.
Выбор места установки и типа автономной канализации, если таковая требуется;.
Разработки схемы всей внутридомовой разводки с указанием размеров, угла наклона труб, либо места установки циркуляционного насоса, вида и области соединений труб и оборудования; указание в схеме места расположения стояка и выхода Фановой трубы; составление схемы внешней канализации с указанием угла наклона отводящей трубы, глубины ее залегания и стыка с центральной или придомовой канализационной системой; указание в проекте места установки и типа автономной системы сбора и очистки сточных вод.
