Кладка дымоходов из кирпича.

13.11.2017 в 16:30

Кладка дымоходов выполняется из разных материалов. Некоторые способны успешно противостоять появлению коррозии, образованию конденсата и сажевым отложениям. Другие позволяют изготавливать дымоход сложной конфигурации. Тем не менее, как и раньше высокой популярностью пользуются традиционные дымоходы из кирпича, которые доказали свою надежность и эффективность за сотни лет эксплуатации.
Кладка дымоходов из кирпича.
Наряду с массовым строительством загородных домов возрос интерес к каминам, печам и котлам. Для организации оттока продуктов горения чаще всего возводят дымоход из кирпича. Отводящая конструкция из этого материала обычно используется для единичных нагревательных и отопительных устройств.
Кирпичные разнотипные дымоходы приобрели широкую популярность благодаря ряду достоинств:
Устойчивость к высоким температурам. Шамотный кирпич выдерживает до +1000\xB0с (температура горения от камина/печи достигает +750\xB0с.
Высокий уровень кпд. Во время нагрева кирпич отлично аккумулирует тепло.
Доступная стоимость конструкции.
Кирпичный дымоход под разные стилевые направления интерьера подходит.
К числу отрицательных качеств дымохода из кирпича относятся:
Угловатость конструкции приводит к образованию вихревых потоков, которые ухудшают отток продуктов горения.
Внутренние стенки дымохода имеют шероховатости - это способствует оседанию сажи. В загрязненном дымоходе уменьшается рабочее пространство и тяга ослабевает.
Кирпичные конструкции громоздки и много весят. Для возведения такого дымохода необходима закладка фундамента.
Конструктивные элементы кирпичного дымохода.
Мы рассмотрим типовую конструкцию кирпичного дымохода - это поможет понять основные этапы строительства.

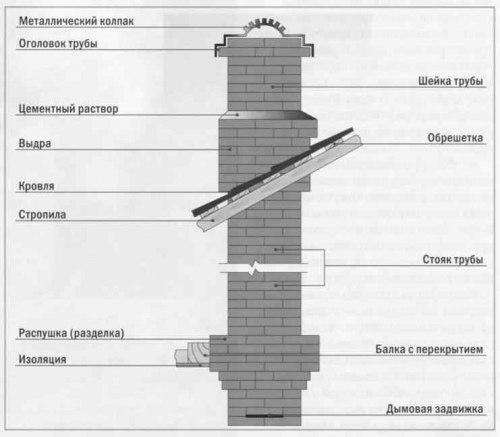

Дымоход из кирпича: схема устройства.
Шейка печи - часть дымохода, идущая непосредственно от печи до разделки. Здесь устанавливают дымовую задвижку, необходимую для регулирования тяги, интенсивности горения и тления топлива.
Распушка (разделка трубы) обустраивается на проходе каждого перекрытия. Предназначение этого элемента дымохода - защита горючих перекрытий от высокой температуры. Стенки распушки более толстые сравнительно с остальными элементами дымоотводного канала. Толщина этой части около 35-40 см.
Стояк - ровная часть дымохода, расположенная на чердаке и доходящая до кровли.
Выдра находится на крыше и защищает конструкцию дымохода от попадания атмосферных осадков и конденсата.
Шейка трубы находится сразу над выдрой. По кладке эта часть дымохода напоминает стояк.
Оголовок трубы - расширение над шейкой. Сверху "Выступающей Шапки" устанавливается зонтик или колпак, которые препятствуют проникновению вовнутрь дымового канала загрязнений и осадков. Кроме того установленная флюгарка тягу дымохода повышает.
Выбор материала для кладки кирпичного дымохода.
Важный момент при строительстве дымохода - выбор кирпича. На разных этапах возведения дымоотводящего канала можно использовать разные виды кирпича:
Красный полнотелый шматочный или керамический кирпич - хорошо обожженный. Материал ровные края и четкую прямоугольную форму имеет. При простукивании красного кирпича слышен характерный "Металлический" звук. Этот тип кирпича рекомендован к кладке любого участка дымохода. Минимальный показатель марки - 200.
Кирпич розового цвета - недожженный. Во время стука по такому кирпичу раздается глухой звук. Обычно его применяют для кладки менее важных участков.
Темно-коричневый кирпич (пережженный) - оптимальный вариант для кладки фундамента дымохода.
Размер кирпича для обустройства дымохода - 25*12*6, 5 см.
Важно! Пористый, облегченный и пустотелый кирпич запрещен к применению при возведении дымохода.
Кладка разных частей конструкции отмечается использованием рабочего раствора отличного по составу:
Область дымохода выше кровли выкладывается на цементно-песчаную смесь;.
Кладка под кровлею известковым или цементно-известковым раствором осуществляется.
Требования по устройству кирпичных дымоходов.
Безопасность в доме, комфорт, расход топлива и чистота воздуха во многом зависят от точности расчетов дымоходной части. Конструкция дымохода котла, камина или печи должна соответствовать обозначенным критериям:
При кладке дымоходного канала не должно быть горизонтальных участков прохода отработанных газов. Когда избежать их образования невозможно допускается применение каналов, при условии, что их суммарная длина не превышает 100 см.
Для плоской кровли дымоход над крышей должен возвышаться не менее чем на 100 см.

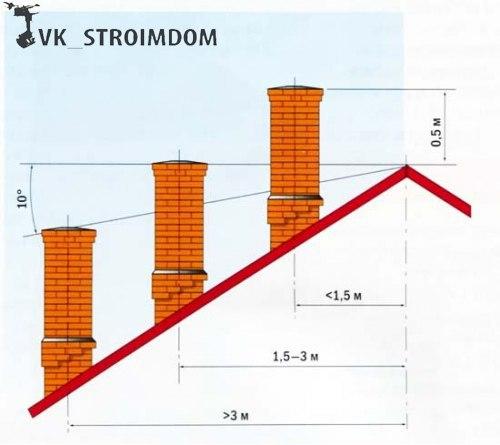

Для обустройства дымохода на скатной кровле действуют следующие нормативы:
В том случае, если расстояние от линии конька до выхода трубы меньше 150 см, то высота дымохода должна превышать коньковую конструкцию как минимум на 50 см;.
Лишь в том случае, если указанное расстояние около 300 см, то дымоход устанавливается на одном уровне с коньком;.
При удалении конька от трубы минимум на 300 см верхний срез дымохода должен соответствовать линии, условно проведенной под углом 10\xB0 к горизонту конька.
Дополнительные требования для дымоходов в доме из кирпича:
Изделие в обязательном порядке должно требованиям пожарной безопасности соответствовать. Стены, покрытые воспламеняющимся материалом, должны находиться от внешней стороны кладки на расстоянии не меньше 380 мм. В перекрытиях между этажами следует оборудовать утолщения, так называемые, опушки.
На тягу оказывает влияние высота трубы. Считается, что дымоход должен быть минимум 5 м.
Для жилых помещений толщина стенок дымохода - не менее 100 мм.
Площадь внутреннего сечения дымохода должна быть постоянной по всей длине трубы.
В один дымоход ввод более двух печей недопустим.
Устраивать дымоходы допустимо внутри наружных стен в случае, если они выполнены из невоспламеняемых материалов. Дополнительное условие - утепление стены со стороны улицы. Такая мера дымоход от образования конденсата убережет.
Для печей на пеллетах, дровах, брикетах, углях и т. п. устанавливаются задвижки с отверстием 1, 5*1, 5 см.
Важно! Внимание! Только в том случае, если крыша дома покрыта горючим материалом (гибкая черепица), то устье трубы дополнительно оборудуется искрогасителем, имеющим ячейки сетки не более 0, 5*0, 5 см.
Как сделать дымоход из кирпича от печи: пошаговая инструкция.
Определение формы и размера дымохода.
По печной/каминной труде дым движется спирально. Поэтому оптимально, если внутреннее сечение дымохода выполнено в форме круга. Но выложить из кирпича трубу такой формы невозможно. Поэтому кладку дымохода из кирпича выполняют прямоугольной формы.
Внутренние углы желательно выравнивающей смесью обработать. Для такой работы лучше не использовать штукатурку - из-за частых температурных перепадов материал может быстро осыпаться.
Размер дымохода определяется габаритами всей постройки. На маленьком, компактном доме слишком высокий и широкий дымоход будет смотреться комично. Для русских печей возводятся дымоходы габаритами 260*260 мм.
Совет. Экономный расход кирпича достигается при кладке трубы 260*130 мм. Такая конструкция при кладке каждого ряда из пяти кирпичей возможна.

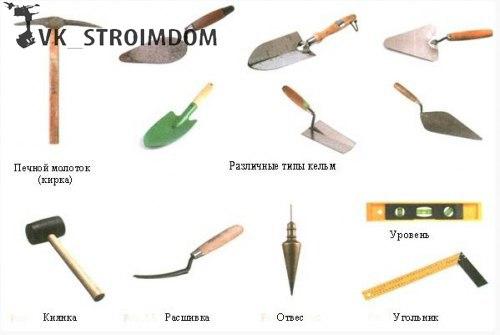

Необходимые инструменты и материалы.
Для работы понадобятся следующие инструменты:
Молоток кирка;.
Молоток с резиновой насадкой;.
Рулетка;.
Уровень;.
Болгарка;.
Кельма;.
Ведра для воды и рабочего раствора;.
Электродрель с насадкою "Миксер";.
Сито.
Из материалов надо заранее подготовить: кирпич, глину и песок.
Замес рабочего раствора.
Для раствора подойдет чистая без мусора и примесей глина, которая добывалась с глубины - 1, 5 м, и речной песок. Перед работой глину и песок просеять через сито с отверстиями не более 5 мм. За два дня до начала кладки глину необходимо замочить в воде (примерно на 48 часов) и перемешать.
Порядок приготовления раствора:
Соединить песок с глиной в пропорции 2: 1.
Полученную смесь залить водой в соотношении 1: 4.
Раствор оставить на 12 часов настоятся.
Перемешать тщательно смесь до однородной консистенции - недопустимо наличие комков.
Возведение нижней части дымохода.
Перед тем как выкладывать дымоход из кирпича обустраивается насадная труба. Она с обязательным соблюдением кирпичных перевязок возводится. Насадная труба выкладывается прямо над камином или на печке в форме прямоугольника размером примерно в 4-6 кирпича. Внутри конструкции оставляется полость - дымовой колодец. Заканчивается насадная труба, не доходя пяти - шести рядов до перекрытия.

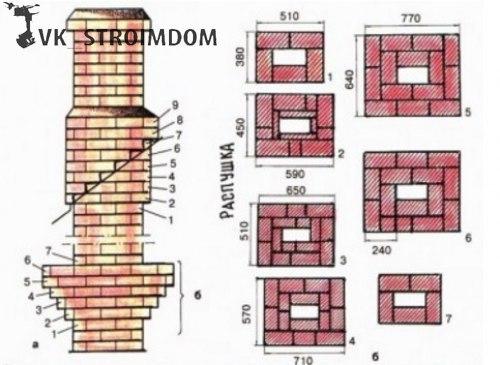

Обустройство распушки и ствола дымовой трубы.
Последующая кладка дымохода из кирпича своими руками - обустройство шейки распушки. Высота шейки разделки - пять кирпичей, размер дымового канала - 140 х 270 мм.
Распушка выкладывается с соблюдением ряда правил:
Наружные размеры этой части дымохода - 590 х 450 мм. При кладке используются половинки и четвертинки кирпича.
Вовнутрь дымового канала устанавливаются кирпичные пластины - они "Удерживает" форму дымохода.
Третий ряд распушки увеличивается, вовнутрь вставляются пластины толщиной 60 мм. Его размеры - 650 х 510 мм.
Размеры следующих двух рядов 710 х 570 мм. Для прочности трубы вовнутрь вставляют кирпичи толщиной 90-100 мм.
Пятый ряд - выкладываются два цельных кирпича рядом.
Шестой ряд повторяет кладку пятого, но с соблюдением перевязки.

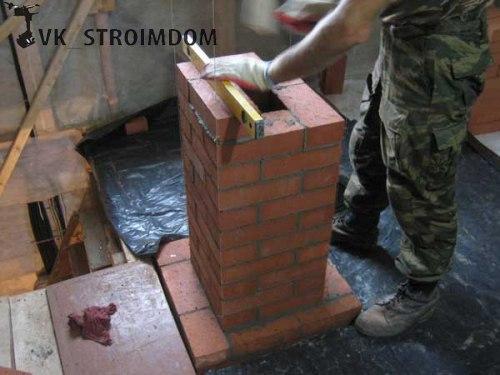

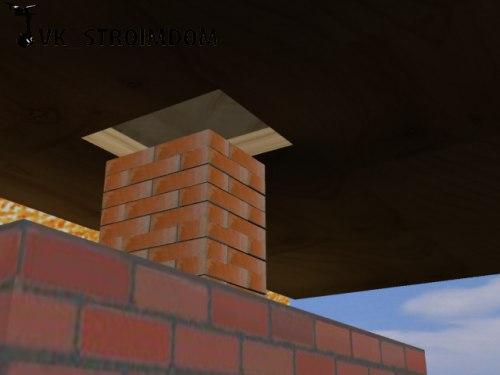

Предварительно в крыше надо выполнить отверстие для вывода дымохода наружу. Стояк возводится на чердаке и выводится на кровлю, соблюдая перевязку кирпичной кладки. Высота стояка на крыше - 1-2 кирпича.
Вывод дымохода над крышей.

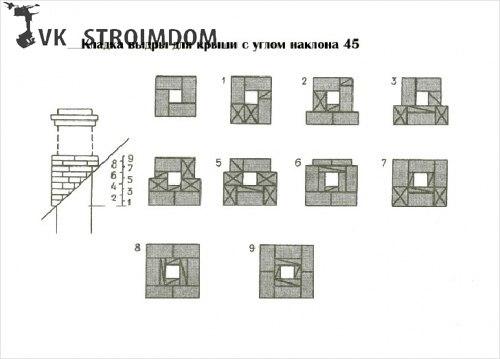

Следующий этап после кладки стояка - обустройство выдры. Этот отрезок трубы состоит из девяти рядов, при этом наружный размер каждого последующего должен на 1/4 кирпича превышать предыдущий.
Важно! На этом этапе работы особое внимание надо уделить внутреннему размеру канала - он не должен ни сужаться, ни расширяться.
В третьем ряду ширина выдры увеличивается за счет выдвинутых кирпичей - передний выступ заходит по бокам. В четвертом - шестом ряду происходит удлинение боковых выступов. В седьмом ряду завершается формирование боковых выступов. Восьмой и девятый ряды завершают конструкцию и формируют все выступы трубы.
Далее формируется шейка дымохода. Высота этого элемента в среднем составляет пять - восемь рядов. После кладки шейки обустраивается оголовок по такой же технологии, как и распушка.
Финишный этап возведения дымохода - установка флюгарки или колпака.
Что надо учитывать при кладке дымохода из кирпича для котла.
При монтаже дымохода для котла важно понимать особенности процесса горения и специфику выведения продуктов распада. Во внимание необходимо брать все нюансы технологии возведения дымохода, поэтому эту работу лучше доверить специалистам. Ошибки в конструкции трубы и использования задвижки дымохода могут привести к отравлению угарным газом.
Основные моменты:
Оптимальный вариант - обустройство отдельного помещения для размещения котла. Лишь в том случае, если котельной нет, то можно задействовать небольшой коридор возле входа в дом или подвал.
Помещение, где планируется монтаж дымохода для газового котла, должно иметь возможность проветривания и достаточную тягу.
Дымоход и вентиляционное отверстия делают на одной стене - это необходимо, чтоб избежать перепадов давления и обратной тяги, возникающих из-за порывов ветра.
Незначительная утечка газа возможна при догрузке топлива, розжиге котла и завершении процесса горения.
Как выложить дымоход для котла из кирпича: видео.
Типичные ошибки при взведении дымохода в работе отопительного прибора могут быть сбои, связанные с дефектами, которые были допущены при кладке дымохода: недостаточная высота трубы относительно крыши дома влияет на снижение тяги. Некачественный раствор, применяемый при кладке, разрушается под воздействием различных температур - прочность и герметичность дымохода ухудшаются. Неравномерность внутреннего канала провоцирует появление завихрений - на стенах откладывается сажа/копоть. Допустимое отклонение по вертикали - 30\xB0с на отрезке 2 м.
